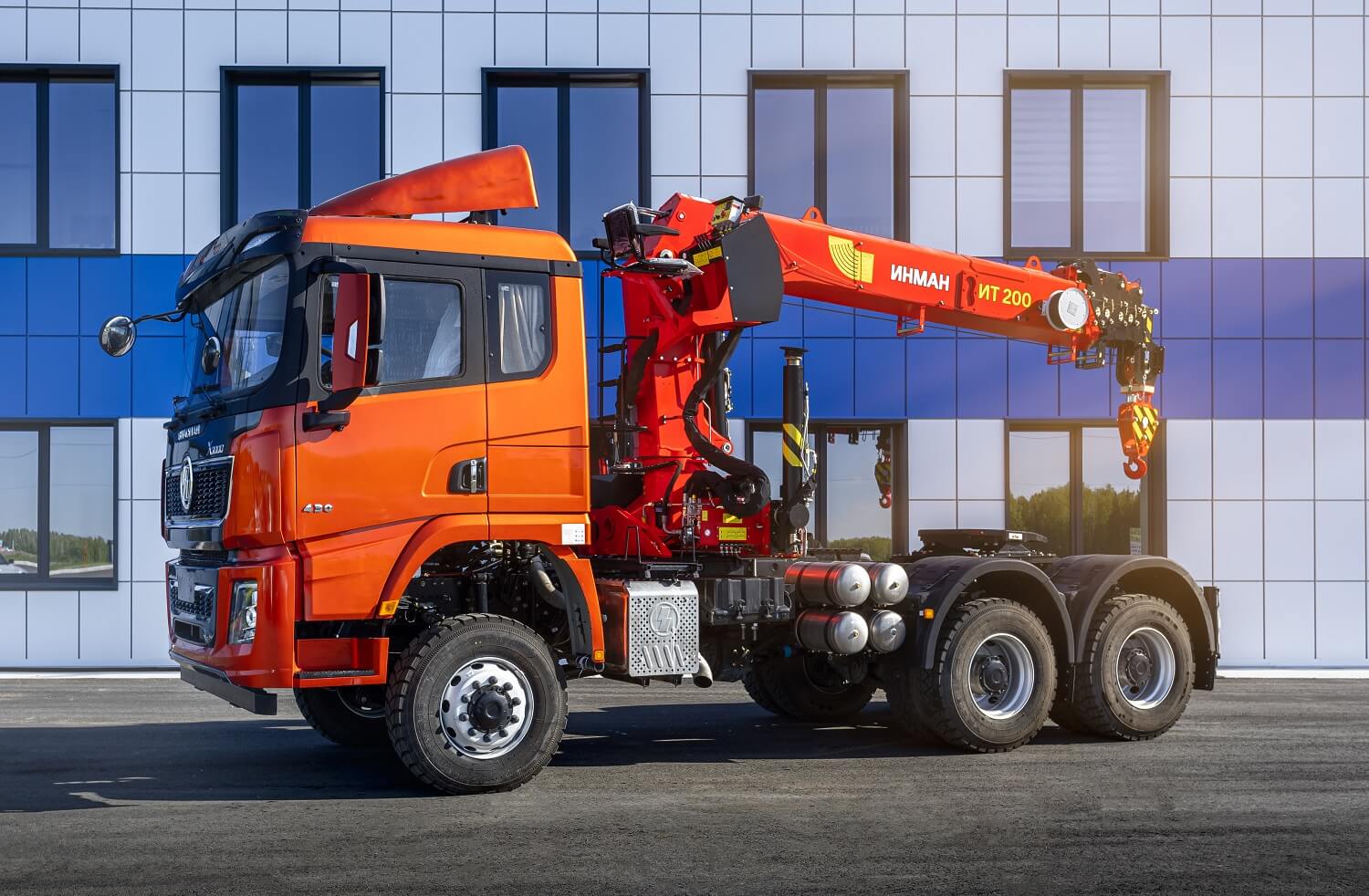

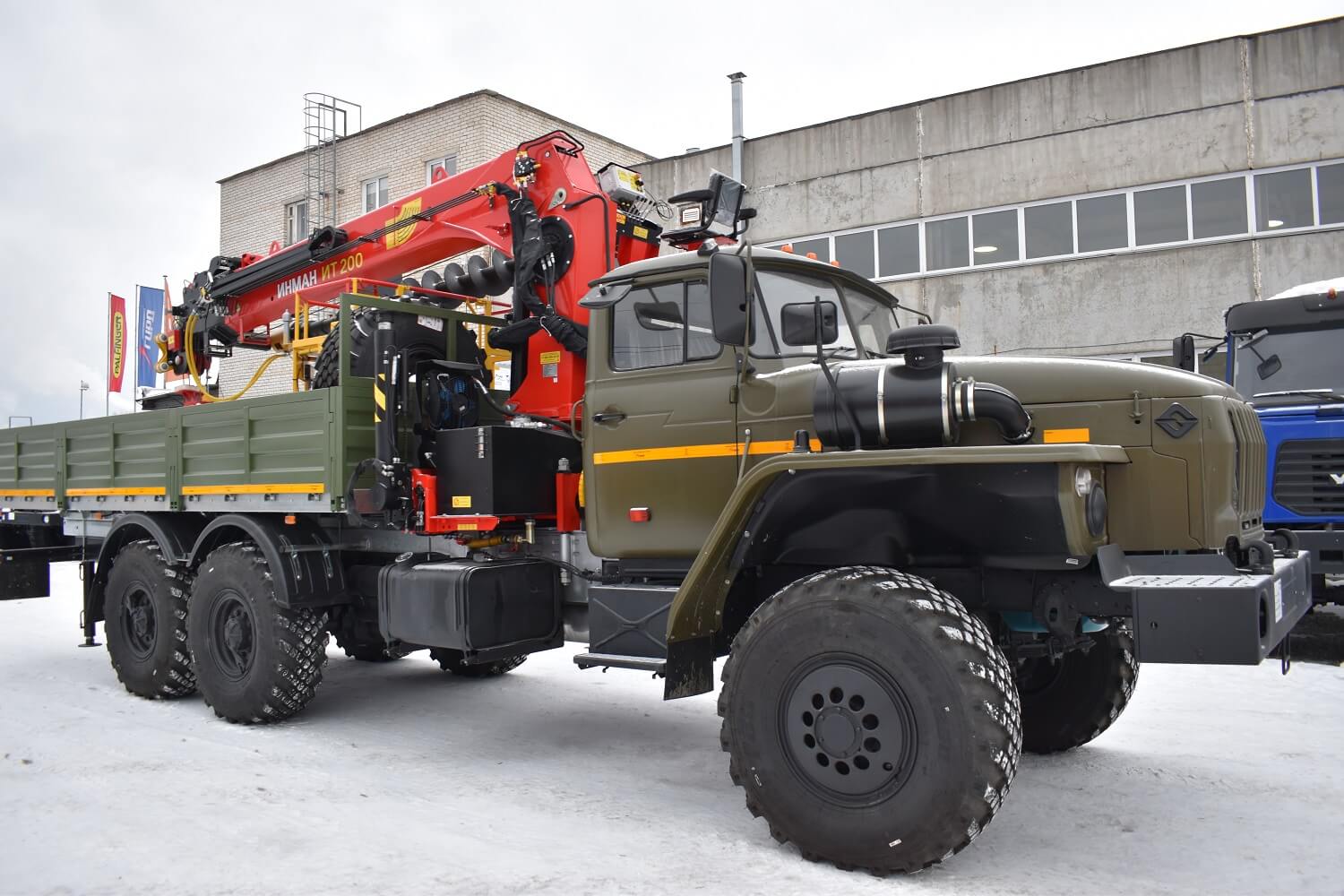

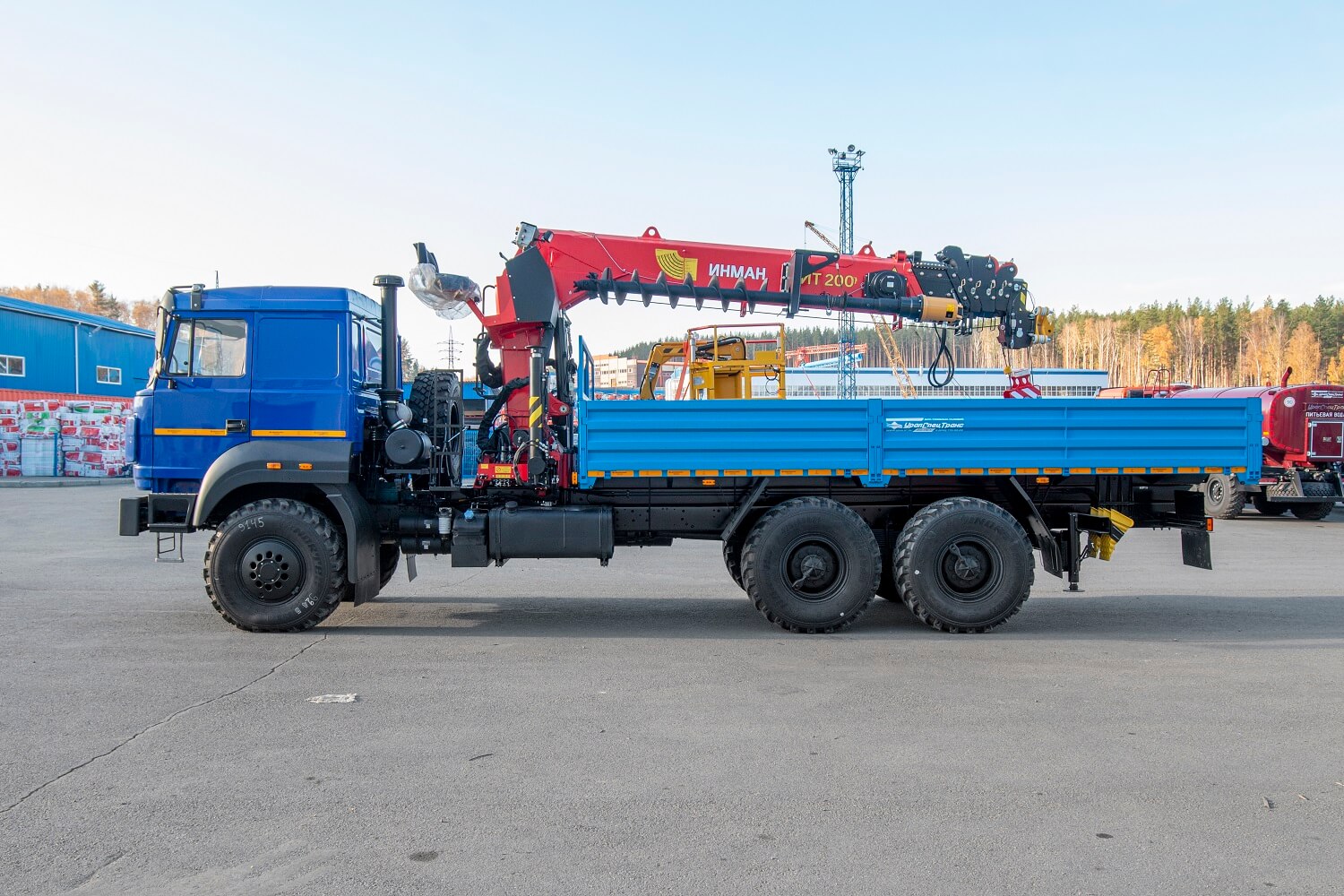

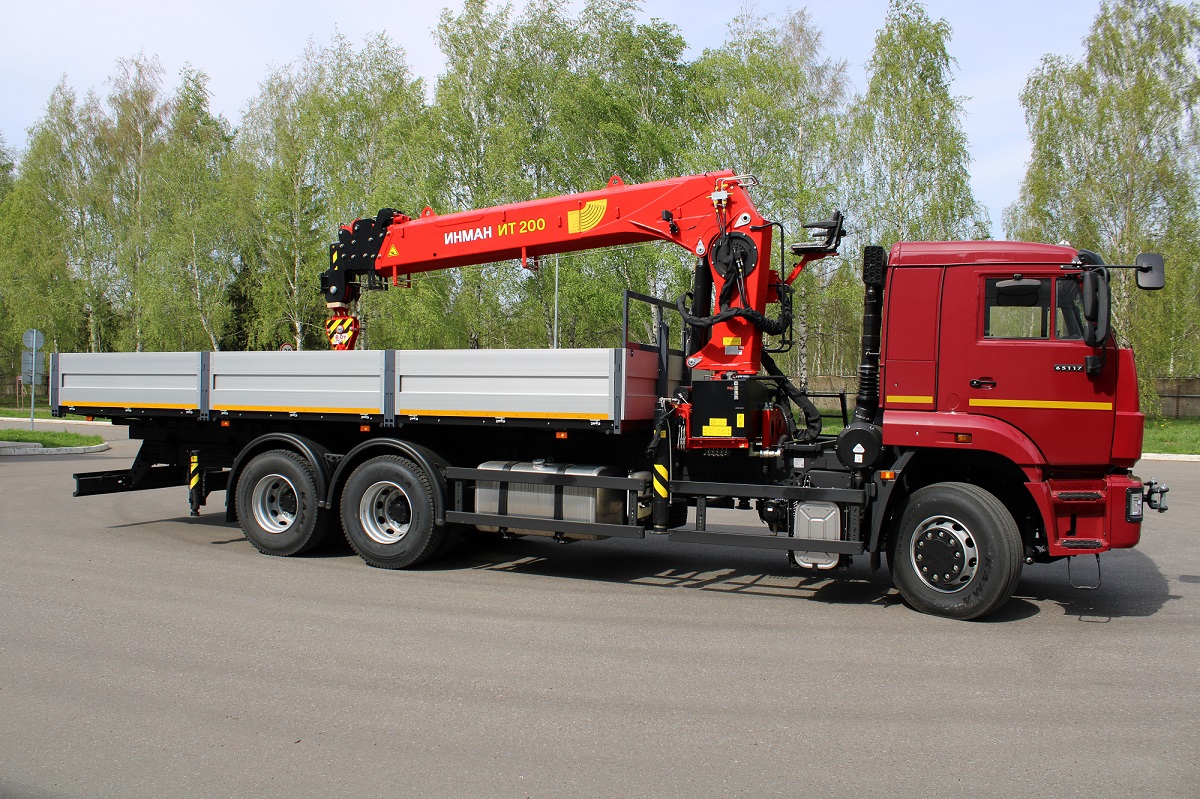

Новая модель тросового крана-манипулятора c максимальной грузоподъемностью 7,2 т и вылетом 18,9 м создана специально для нужд строительных и электросетевых компаний. В конструкции ИТ 200 используется шестигранный профиль стрелы, а также 5 секций гидравлического телескопирования.

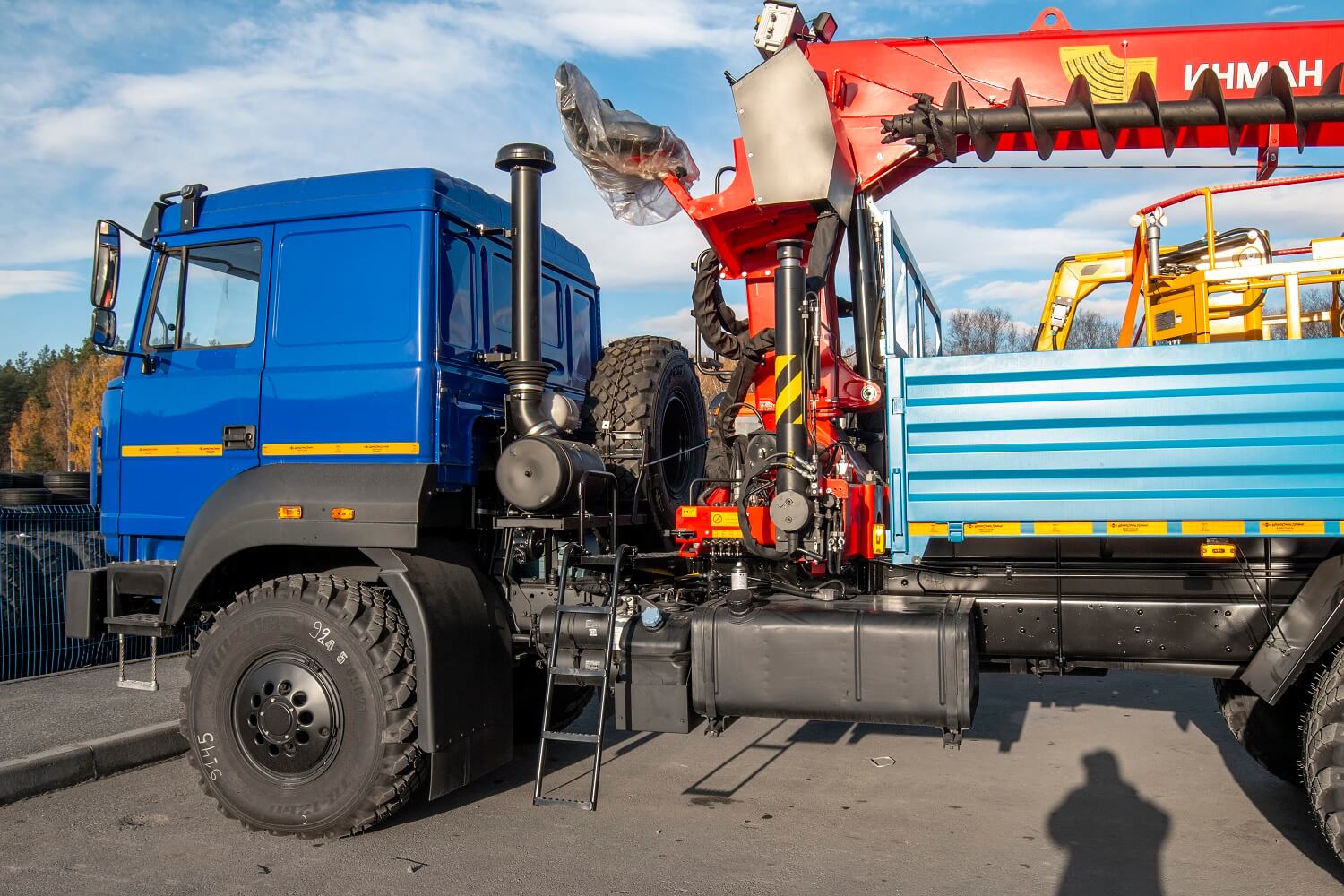

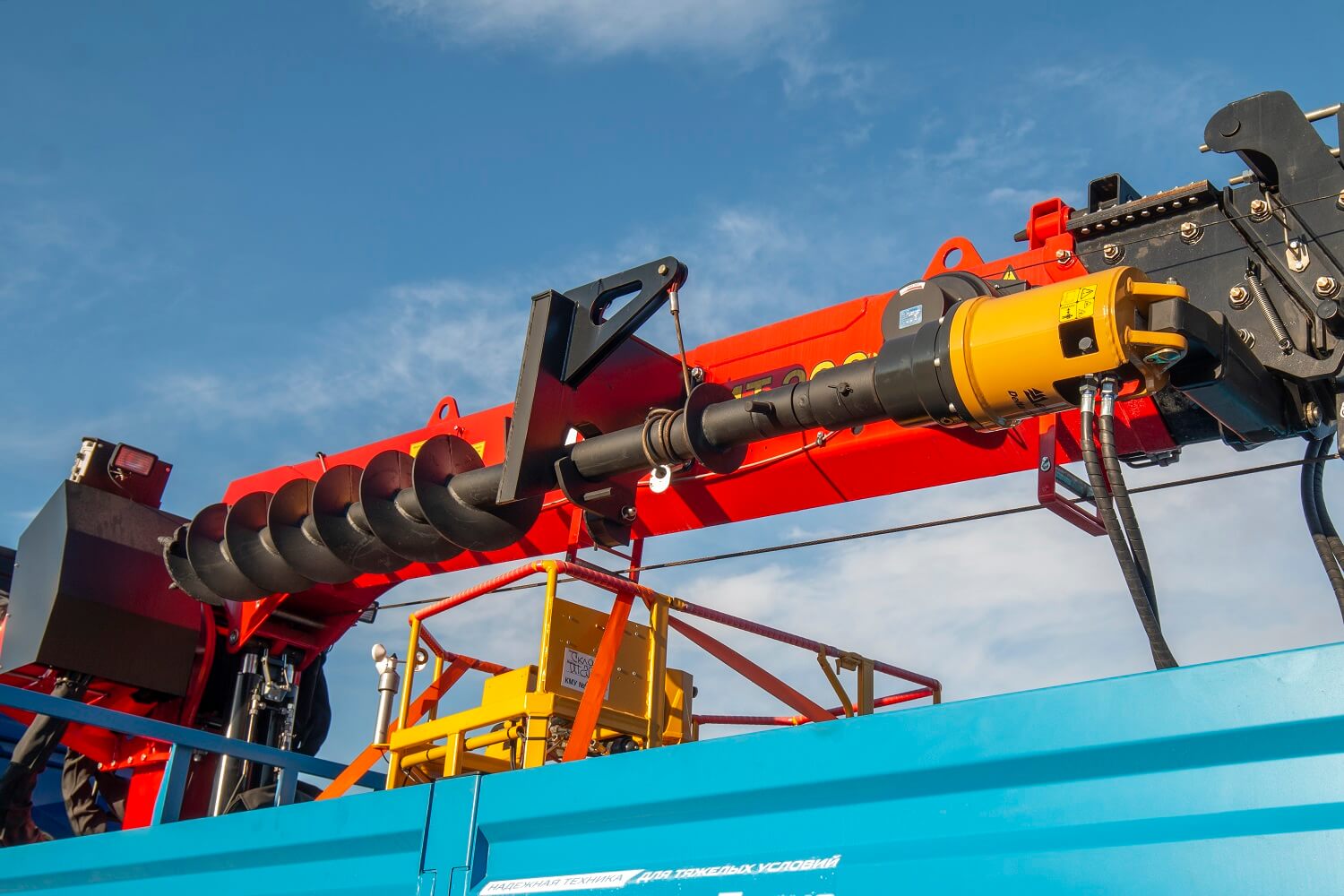

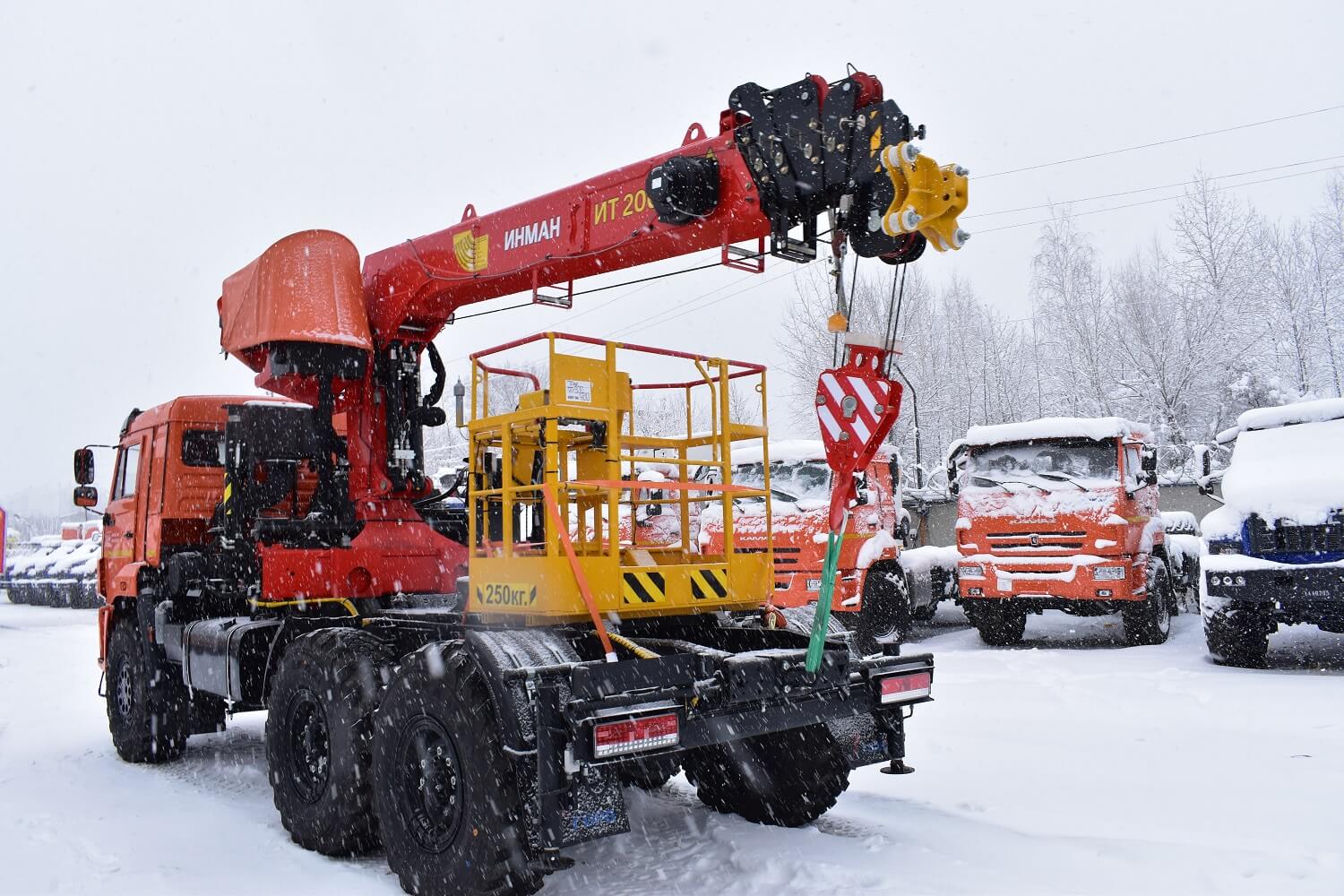

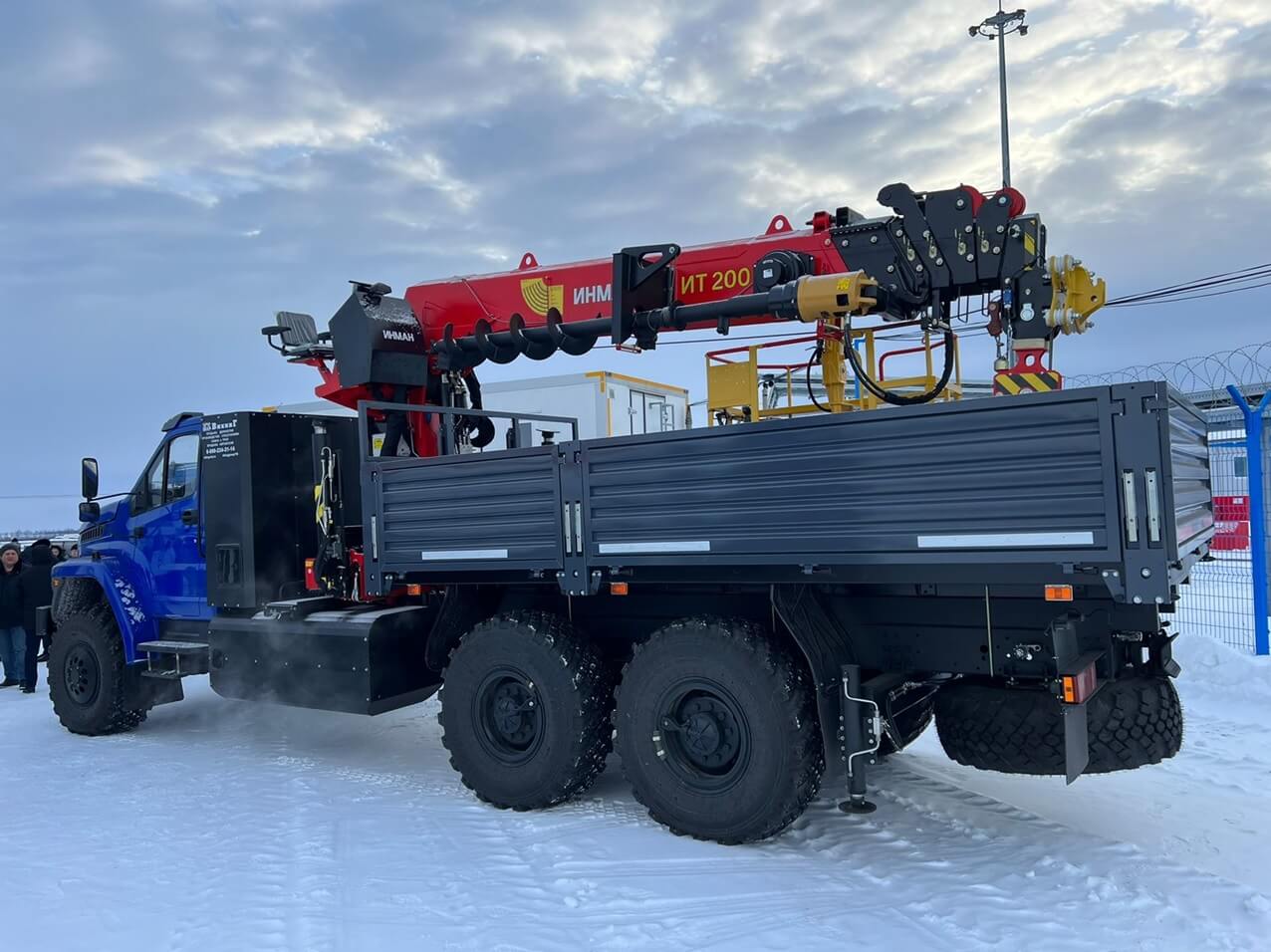

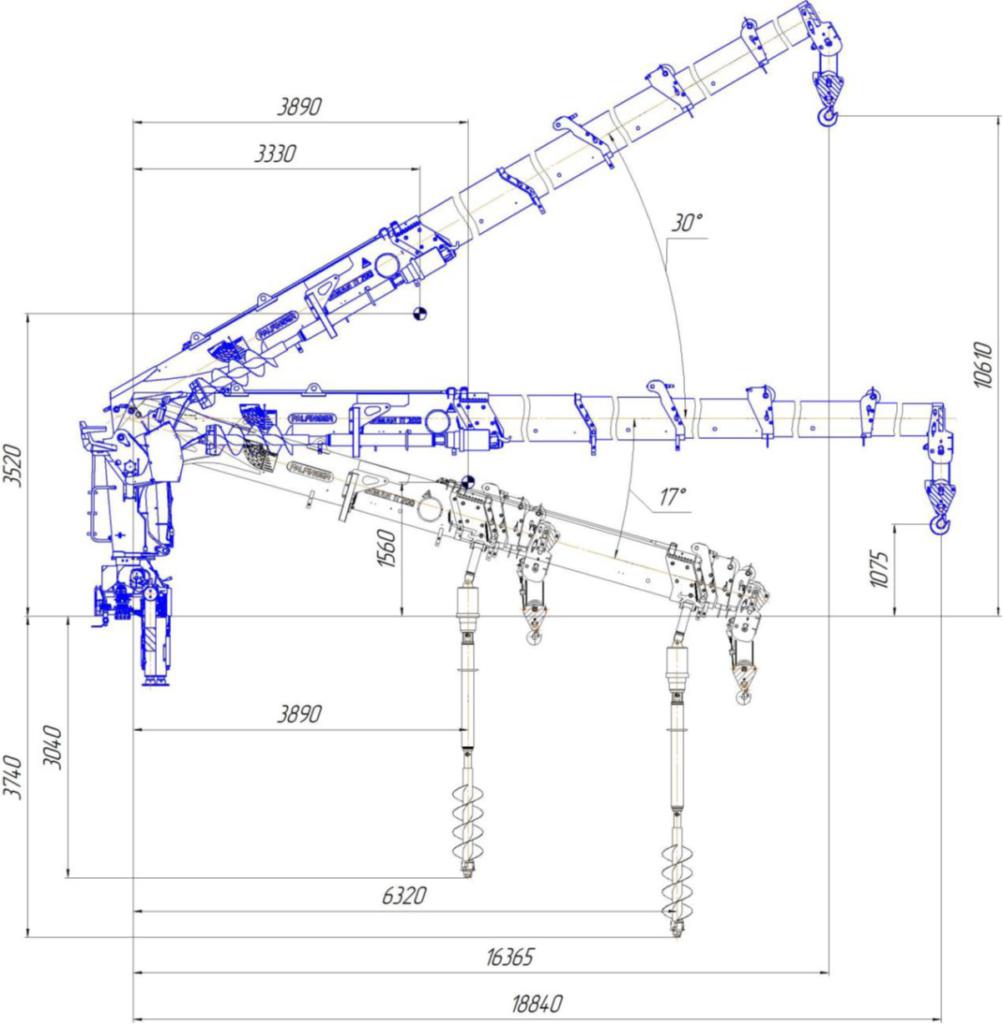

ИНМАН ИТ 200 обладает возможностью отрицательного наклона стрелы до -17°. Управление с сиденья на колонне и дополнительные опоры входят в базовую комплектацию данной КМУ. Возможна установка защитного тента на кресло оператора. Отличительной особенностью данной краноманипуляторной установки является возможность использования люльки для выполнения монтажных работ на высоте и нескольких типов шнеков для бурильных работ. При оборудовании люлькой реализуется обязательное требование наличия дистанционного управления для возможности управления непосредственно из рабочей корзины, а также переговорное устройство (рации) для связи с оператором в платформе. Кроме того мобильный подъемник оснащается дополнительными приборами безопасности, такими как анемометр для измерения силы ветра и датчик приближения к ЛЭП. Максимальная высота подъема составляет 23 м.
Грузовой момент КМУ, тм | 21.0 |
Максимальная грузоподъемность КМУ, кг | 7200 |
Максимальный вылет КМУ, м | 18.9 |
Количество гидравлических выдвижных секций, шт. | 5 |

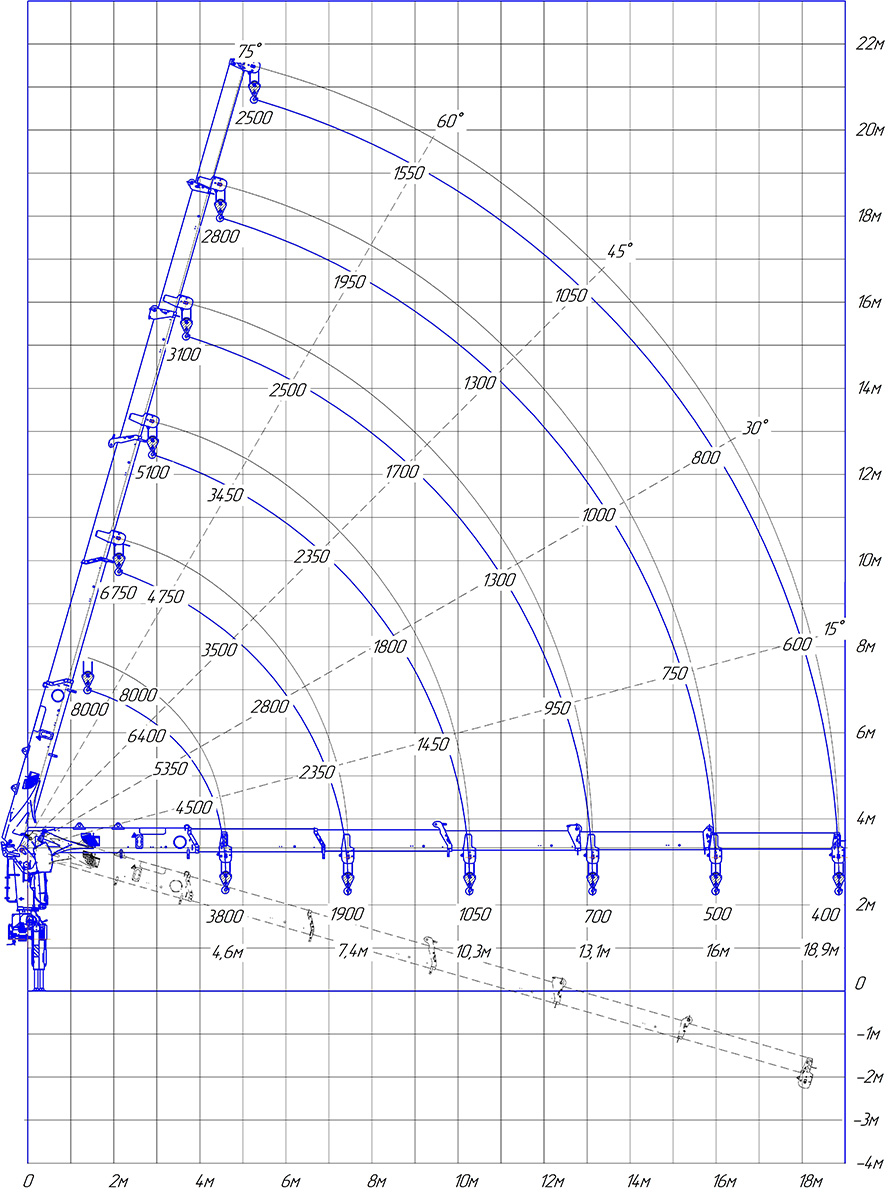

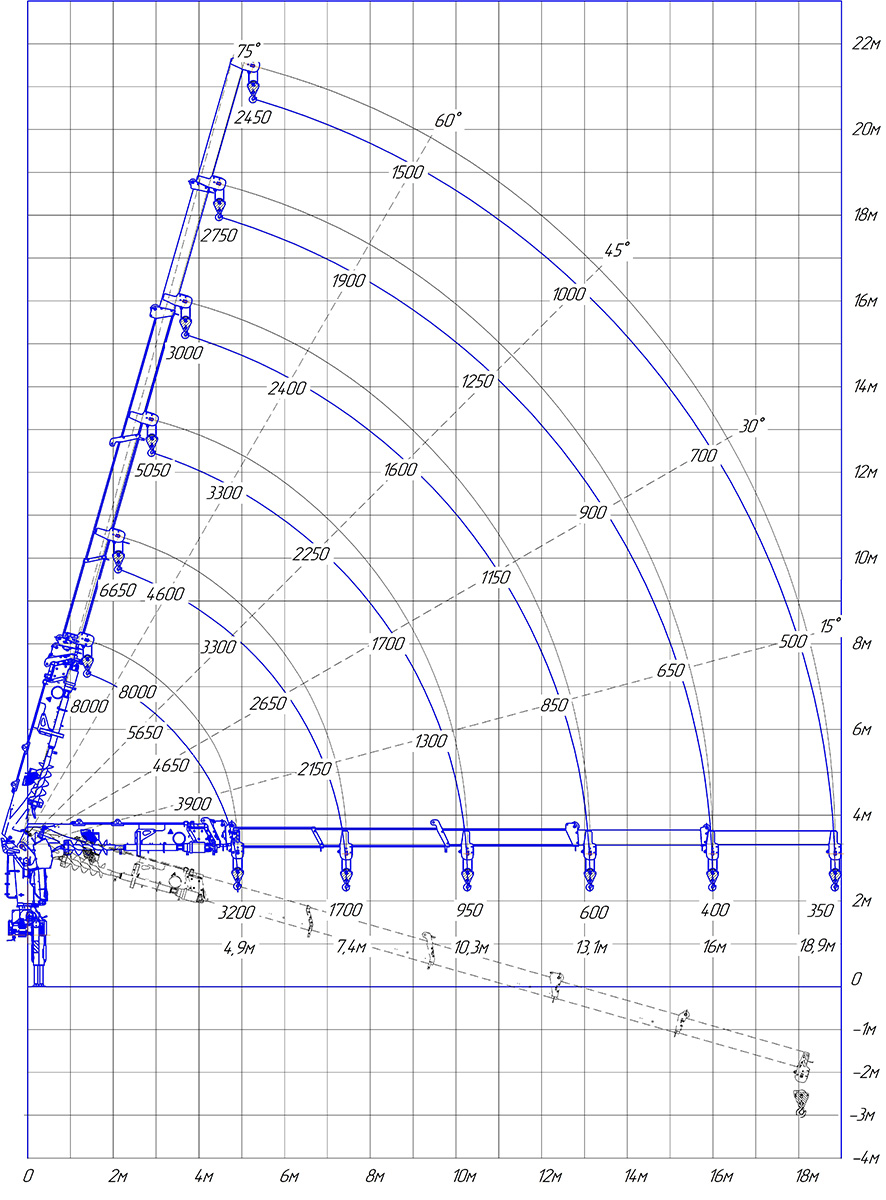

Грузоподъемность (при вылете стрелы) | (при вылете стрелы 4,9 м) 3 800 кг (без бура); 3 200 кг (с буром) |
Грузоподъемность (при вылете стрелы) | (при вылете стрелы 16 м) 500 кг (без бура); 400 кг (с буром) |
Грузоподъемность на максимальном вылете, кг | 400 кг (без бура); 350 кг (с буром) |
Рабочая температура окружающей среды, °C | - 40 ... +40 |
Способ управления | Гидравлический |
Угол поворота колонны, град. | 400 |

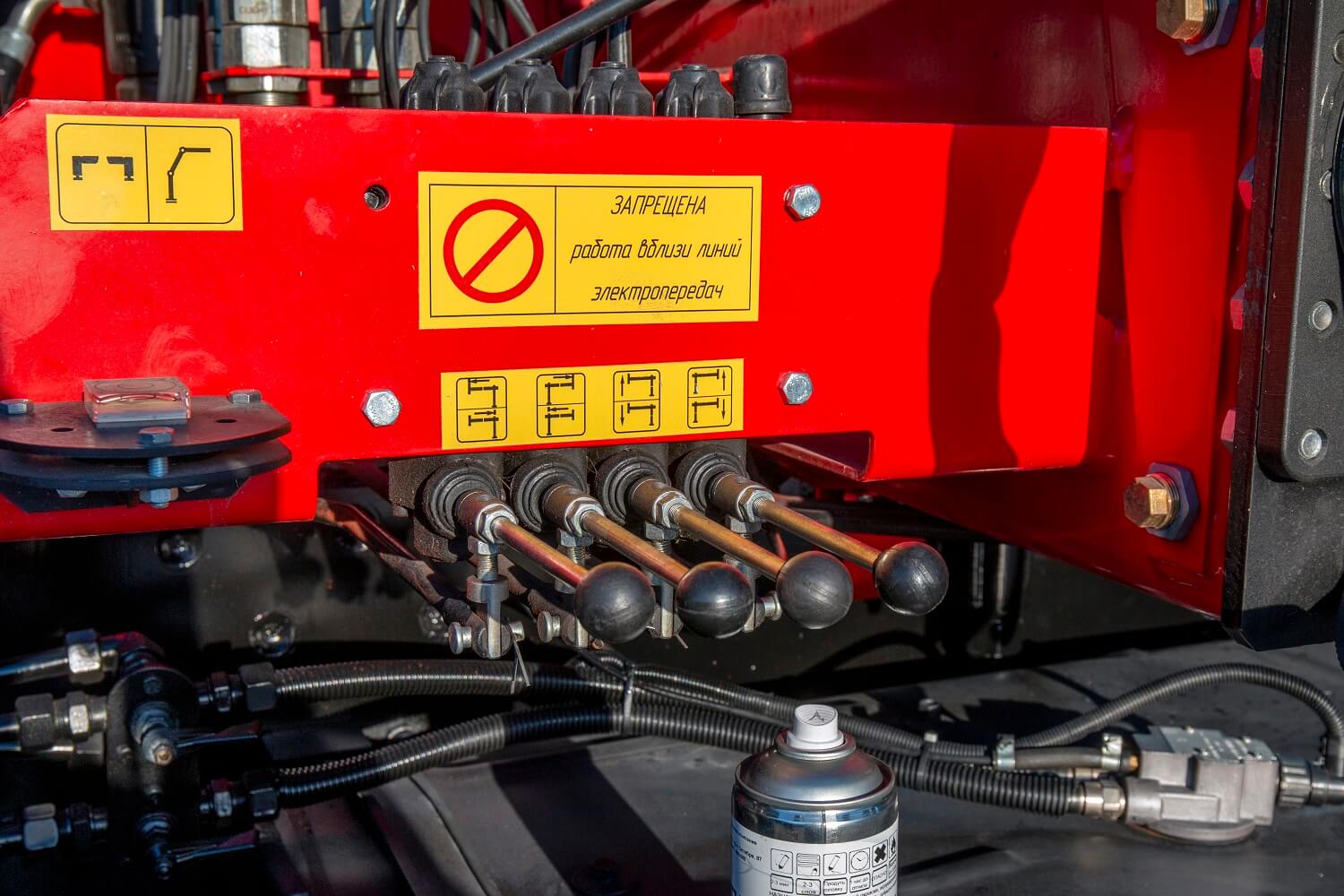

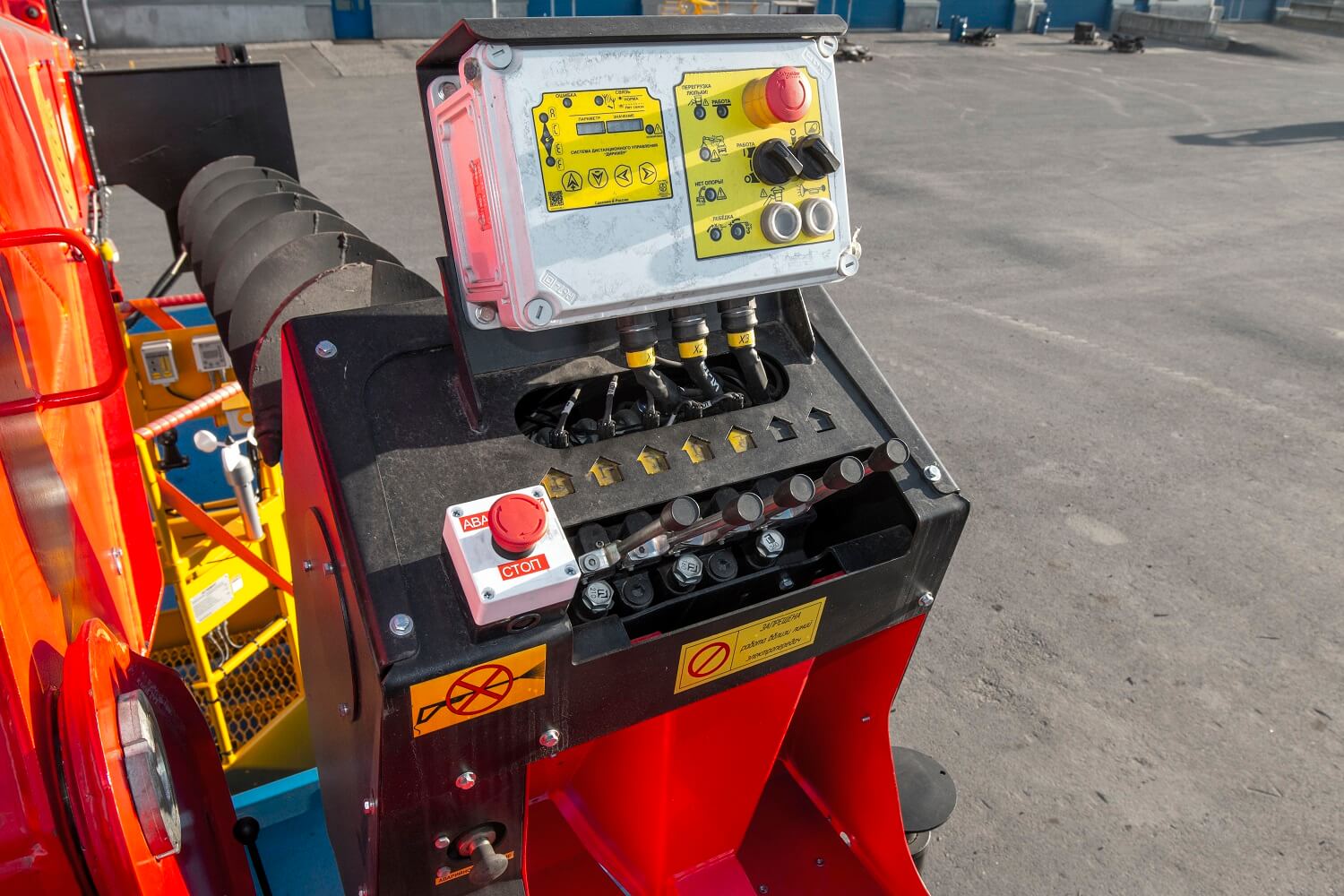

Место управления | С сиденья |
Транспортное положение опор | Вверх |
Способ выдвижения опоры | Гидравлический |
Стандартная база опор, мм | 5640 |
Масса без гидронасоса и рабочей жидкости, кг | 3 750 кг (без бура); 4280 кг (с буром) |

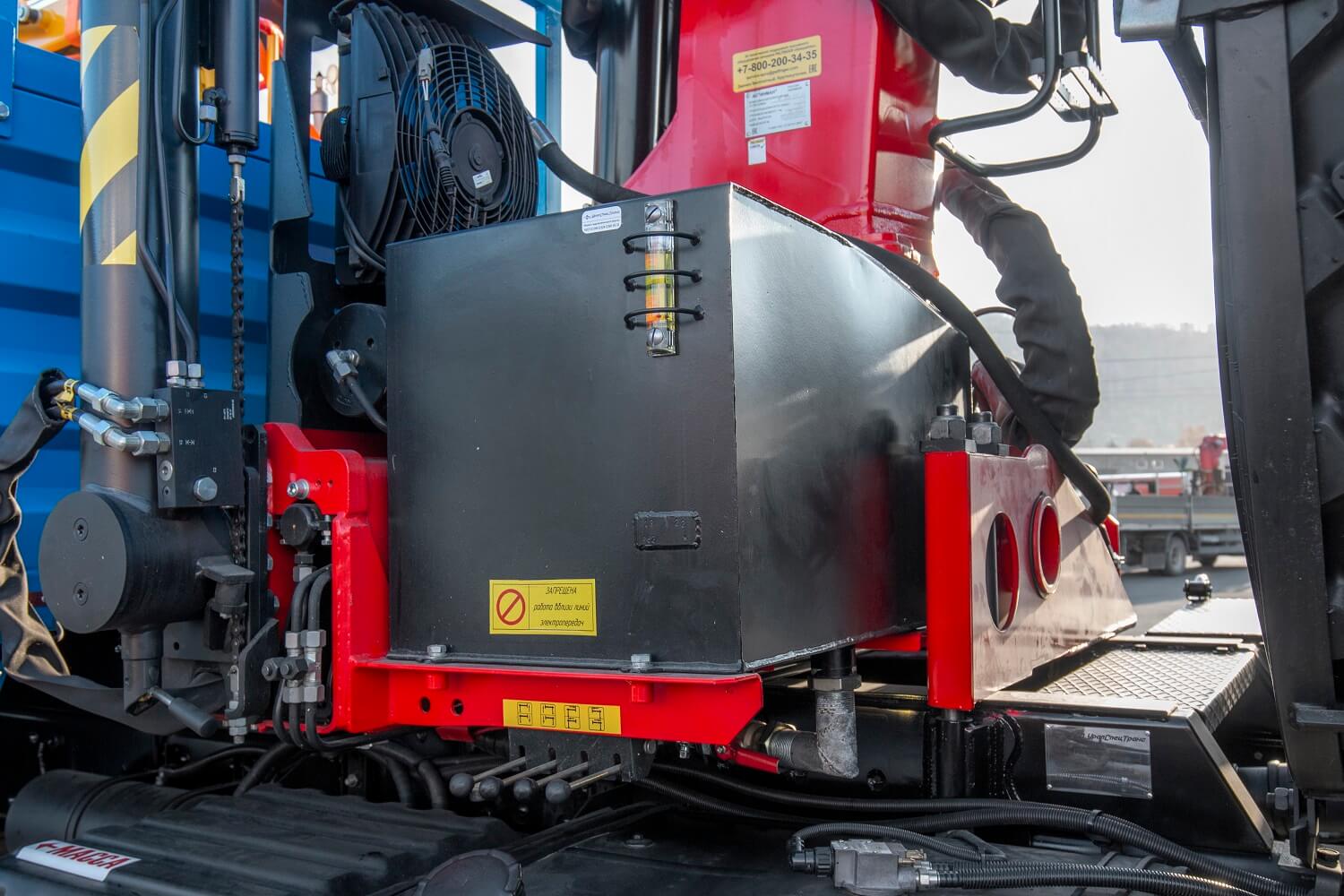

Емкость гидробака | 162 / 145,5 / 132 |
Производительность насоса, л/мин | 60 |
Рабочее давление, МПа | 28 |

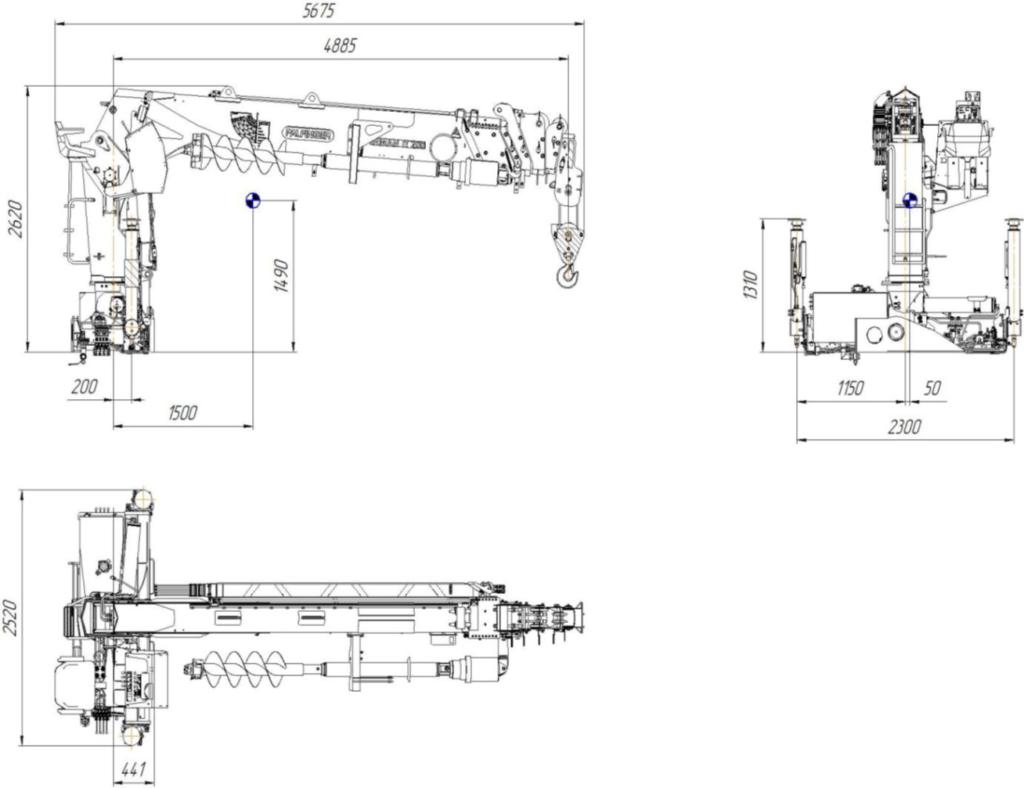

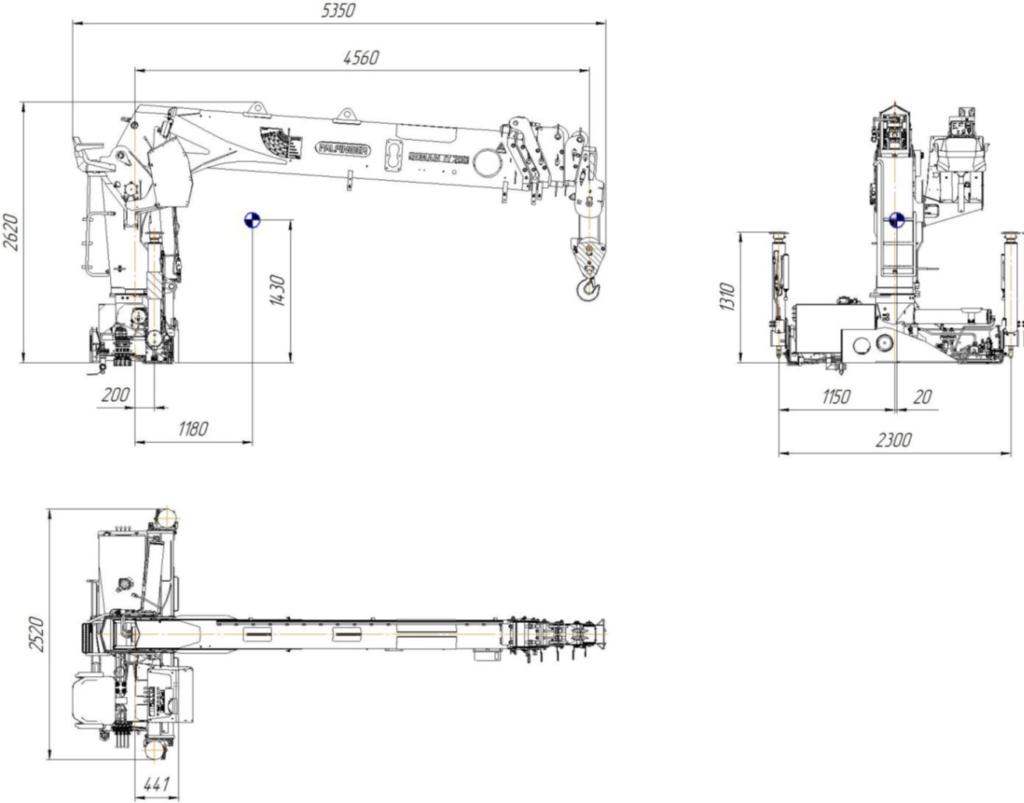

Габаритные размеры в трансп. положении, мм | 5350 х 2520 х 2620 (без бура); 5675 х 2520 х 2620 (с буром) |
