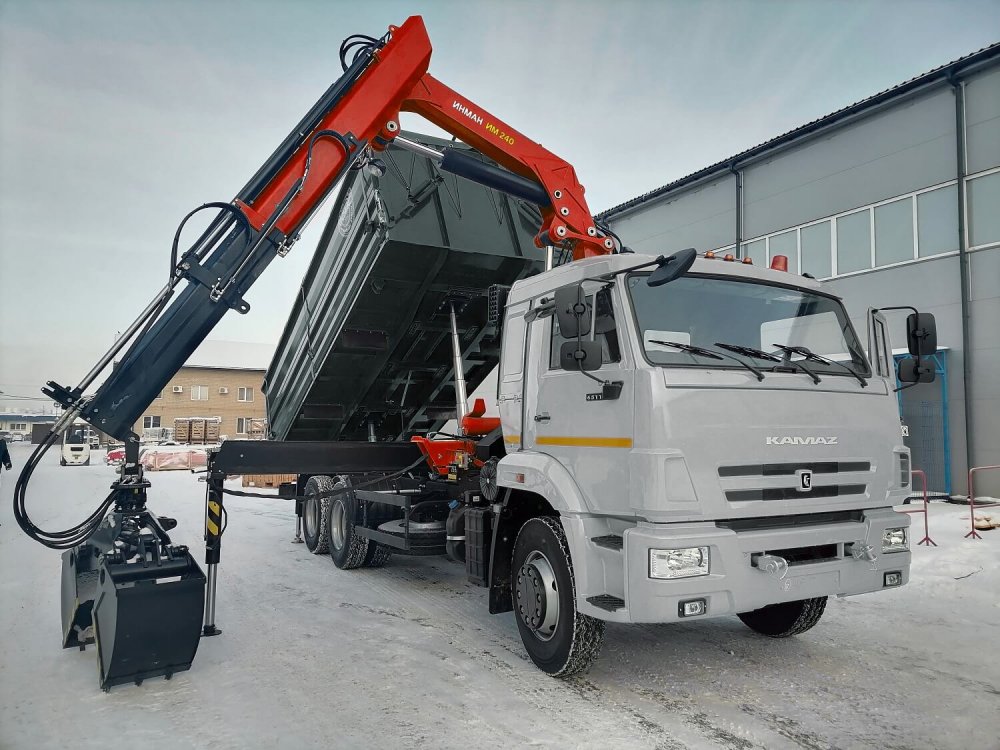

Краноманипуляторная установка грузоподъемностью 7 300 кг. Относится к тяжелой серии и обычно устанавливается за кабиной грузовых автомобилей. Имеет от одной до четырех секций гидравлического телескопирования. Также возможна работа с люлькой, бурильным оборудованием и грейфером.

Внимание! Характеристики краноманипуляторной установки меняются в зависимости от исполнения, выбранных опций и навесного оборудования. Подробная информация о вариантах исполнения КМУ с увеличенным вылетом доступна по запросу.

Получить информацию

КМУ ИНМАН ИМ 240

Нажмите кнопку "Узнать цену", чтобы получить индивидуальное предложение

В наличии

Телефон

+7 812 564 77 48

Узнать цену

Товар участвует в акции

Расширенная гарантия

Характеристики в стандартном исполнении Грузоподъемность Чертежи Доступные опции

Характеристики в стандартном исполнении

Максимальный грузовой момент КМУ, тм	21.9
Максимальная грузоподъемность КМУ, т	7.3
Максимальный вылет стрелы КМУ, м	7.58
Максимальная высота подъема, м	9.58
Максимальная глубина опускания, м	5.48
Угол поворота колонны, град.	410
Рабочее давление системы, МПа	25
Расход гидросистемы, л/мин	60
Грузоподъемность на максимальном вылете, кг	2 900
Рабочая температура окружающей среды, °C	- 40 ... +40
Размах аутригеров R2, мм	5 890
Масса без гидронасоса и рабочей жидкости, кг	2 950
Объем маслобака, л	86
Габаритные размеры в трансп. положении, мм	2 480 х 1 430 х 2 495

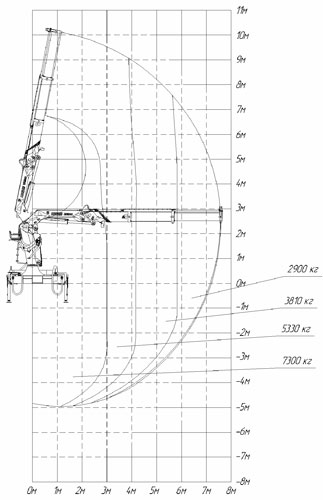

Грузоподъемность

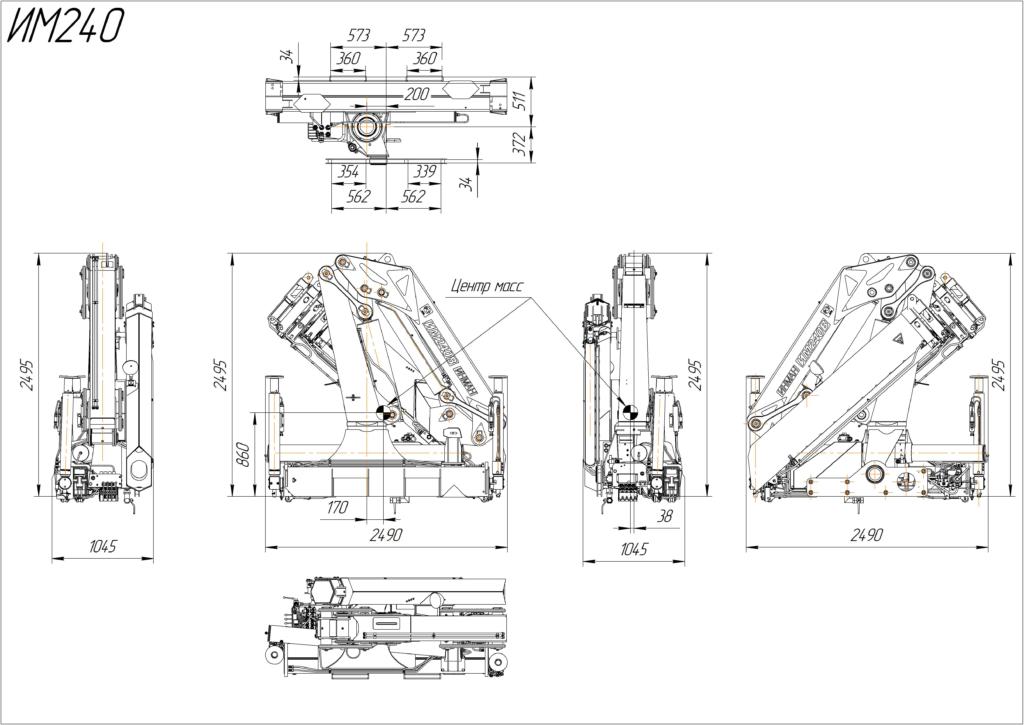

Чертежи

Доступные опции

Комплект гидрофикации стрел

Гидрофикация стрелы применяется на КМУ, предназначенных для эксплуатации различного навесного гидравлического оборудования. Монтажный комплект гидрофикации КМУ включает: распределитель (опция), комплект РВД, лотки, энергоцепи (гибкие кабель-каналы), быстроразъемные соединения (БРС), комплект крепежа. Обязательным условием правильного подбора монтажного комплекта гидрофикации для вашей КМУ является предоставление серийного номера.

Бурильное оборудование

Бурильное оборудование предназначено для бурения скважин в талых и вечномерзлых грунтах I – IV категорий при отсутствии валунов. Применяется в промышленном и гражданском строительстве для бурения скважин под опоры радиотрансляционных, телефонно-телеграфных, релейных, электрических сетей, под свайные фундаменты, столбы ограждений и дорожных знаков, при посадке деревьев.

Грейфер для сыпучих грузов

Двухчелюстной грейфер с гидравлическим приводом. Оборудован полноповоротным ротатором. Применяется как сменный рабочий орган на КМУ вместо крюковой подвески и предназначен для захватывания и выгрузки поднимаемого краном сыпучего груза — песка, земли, горных пород и пр. Для работы с грейфером краноманипуляторная установка должна иметь гидрофикацию стрелы для привода челюстей грейфера и вращения ротатора.

Ковш экскаваторный

Ковш экскаваторный предназначен для выполнения мелких земляных работ. Для его эксплуатации требуется наличие гидрофикации стрелы КМУ. Оборудован гидроцилиндром.

Гидравлический захват для труб

Захват гидравлический применяется для подъема и перемещения труб диаметром от 73 до 325 мм. Оборудован полноповоротным ротатором, гидроцилиндрами и механическими регулировочными упорами. Для работы с данным захватом КМУ должна быть гидрофицирована и иметь 2 управляемые линии.

Домкрат гидравлический

Домкрат представляет собой гидравлический цилиндр с упорным подпятником. Предназначен для вытягивания столбов (не имеющих бетонной заливки в основании) путем установки у основании столба и обхватам его цепью, закрепленной в верхней части домкрата. Для его применения требуется наличие свободной секции распределителя или установка дополнительной, а так же РВД в количестве двух штук, длиной 10 м и четыре быстро-разъемных соединения (БРС 3/8").

Траверса для барабанов

Траверса предназначена для обеспечения оперативного выполнения погрузки, разгрузки и перемещения кабельных барабанов. Имеет простую и надежную сварную конструкцию. На траверсе установлены специальные захваты, предназначенные для крепления барабана за реборду. Захваты спроектированы и изготовлены таким образом, что полностью исключается их самопроизвольное снятие с реборды и высвобождение барабана.

Дополнительные секции стрелы

Дополнительные секции применяются для увеличения вылета стрелы и расширения рабочей зоны КМУ. Монтажный комплект включает в себя: секции стрелы, гидроцилиндры телескопирования, трубопроводы, вкладыши скольжения и крепежные элементы.

Рабочая платформа (люлька)

Сертифицированная рабочая платформа (люлька) для работ с людьми на высоте. КМУ с люлькой оснащается дистанционным управлением и всеми необходимыми приборами безопасности в соответствии с ГОСТ 34443-2018. Имеется гравитационный механизм горизонтирования, устройство фиксации положения и система аварийного опускания при отказе гидросистемы или двигателя автомобиля.
