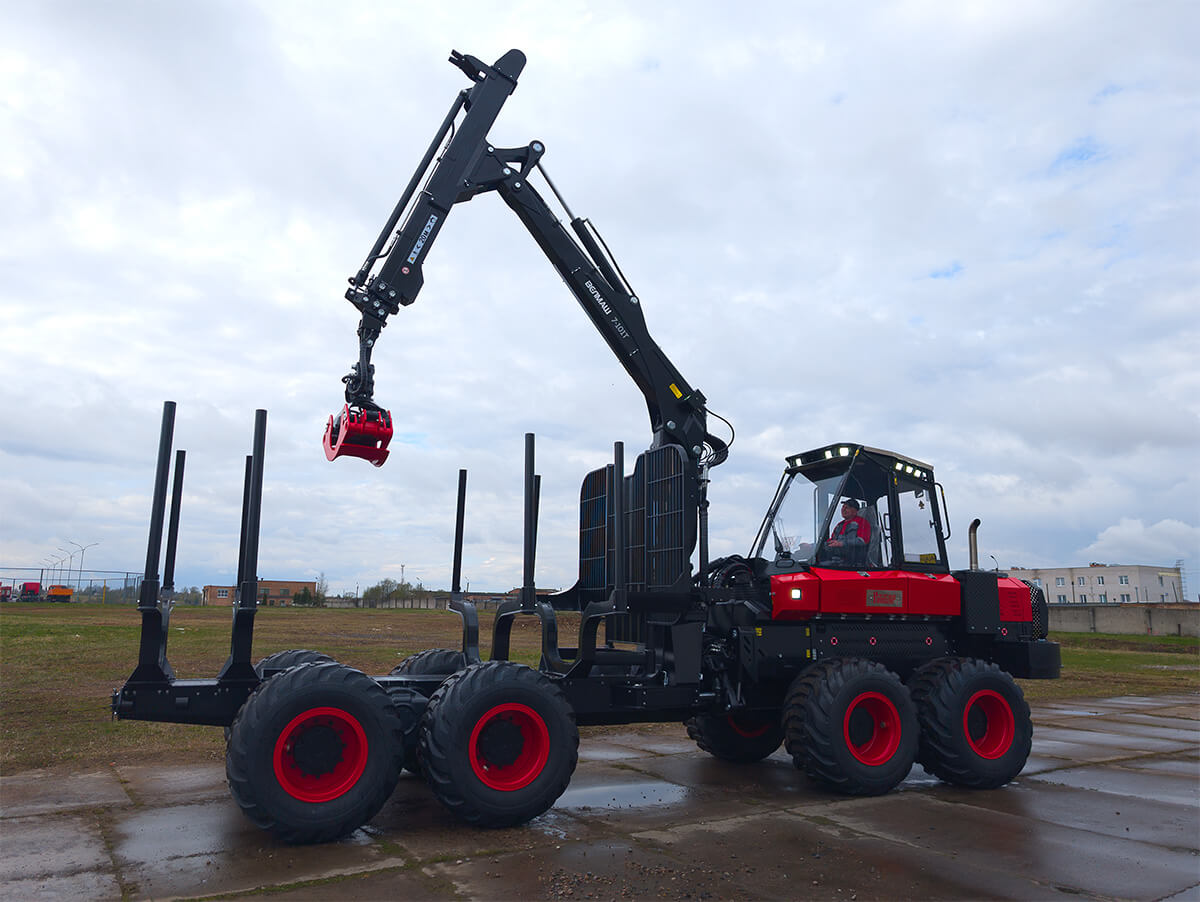

Манипулятор ВМ 7-101Т разработан заводом «ВЕЛМАШ» специально для использования в составе лесных машин и форвардеров. Оборудование рассчитано на эксплуатацию в сложных условиях лесозаготовительных работ, где техника испытывает значительные динамические и постоянные нагрузки.
Конструкция манипулятора отличается повышенной прочностью и надежностью. По сравнению со стандартными решениями для сортиментовозов, данная модель адаптирована к более тяжелым условиям эксплуатации при интенсивной работе на лесных делянках.

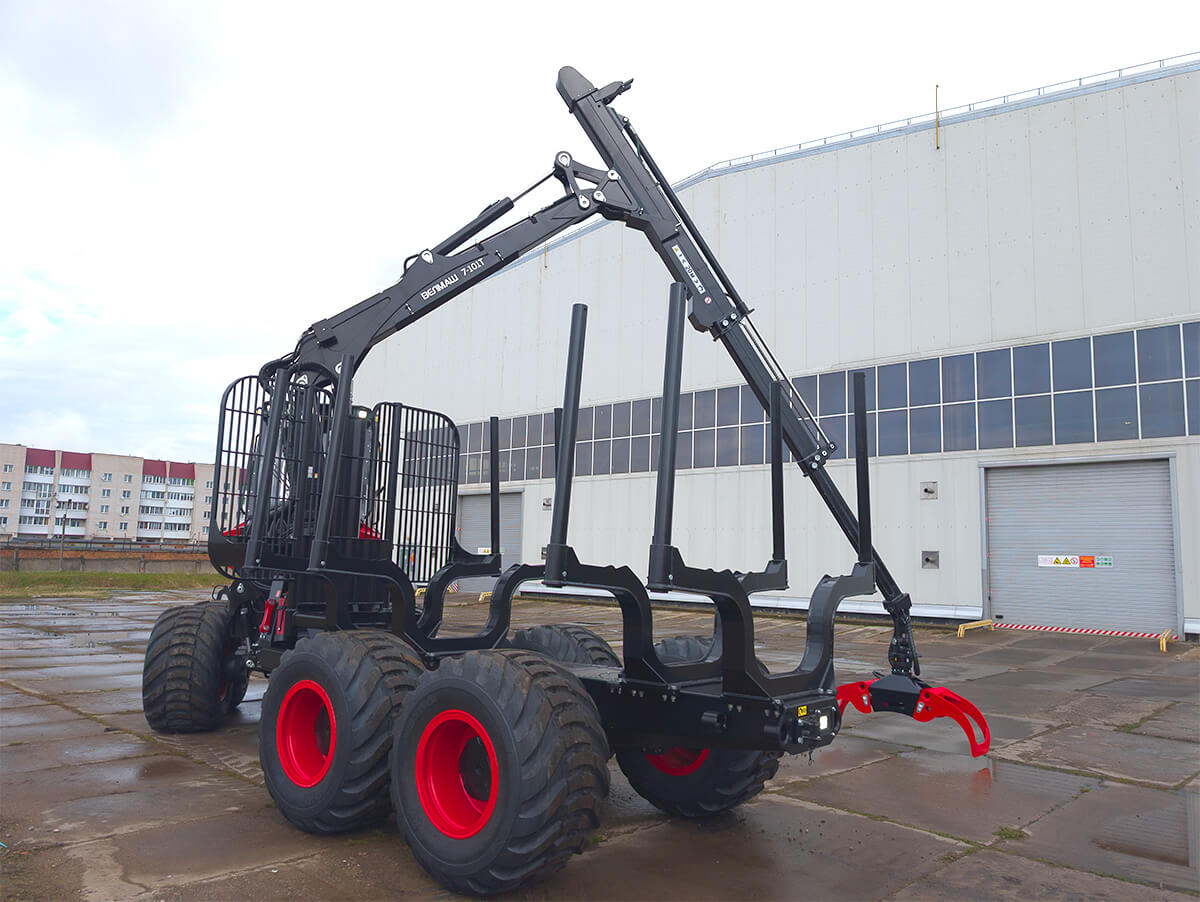

Модель оснащена рукоятью с двойным телескопическим выдвижением. Это обеспечивает увеличенный рабочий радиус и позволяет эффективно выполнять погрузочно-разгрузочные операции даже при ограниченном пространстве или сложном рельефе.
В стандартную комплектацию входит захват С-26. Он специально предназначен для работы в составе форвардера и обеспечивает надежное удержание лесоматериалов во время перемещения.
Манипулятор ВМ 7-101Т — это надежный гидроманипулятор для форвардера, сочетающий высокую производительность, устойчивость к нагрузкам и удобство эксплуатации в условиях профессиональной лесозаготовки.

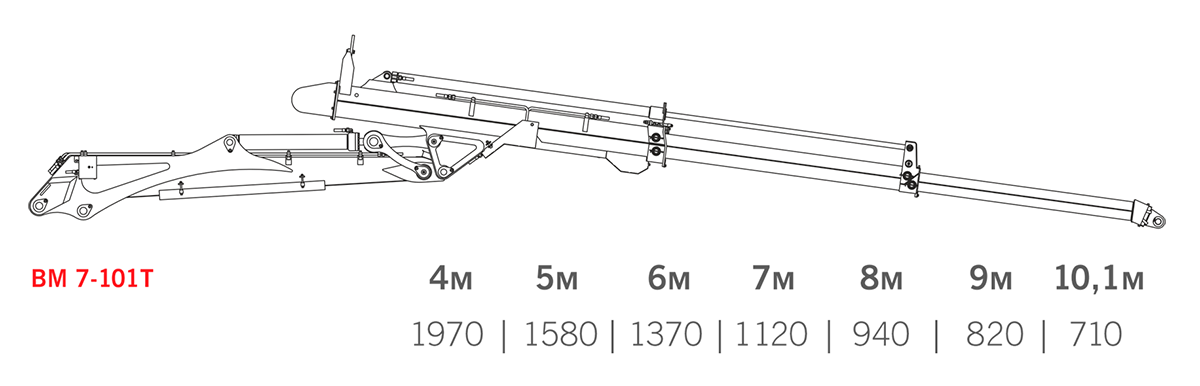

| Максимальный вылет ГМУ | 10,1м |
| Подъемный момент, брутто, кН*м | 140 |
| Подъемный момент, нетто, кН*м | 70 |
| Грузоподъемность на максимальном вылете, кг (без учета верхней подвески и ротатора) | 710 |
| Вылет стрелы, м | 10,1 |
| Грейфер | С-26 |
| Площадь поперечного сечения грейфера, м2 | 0,26 |

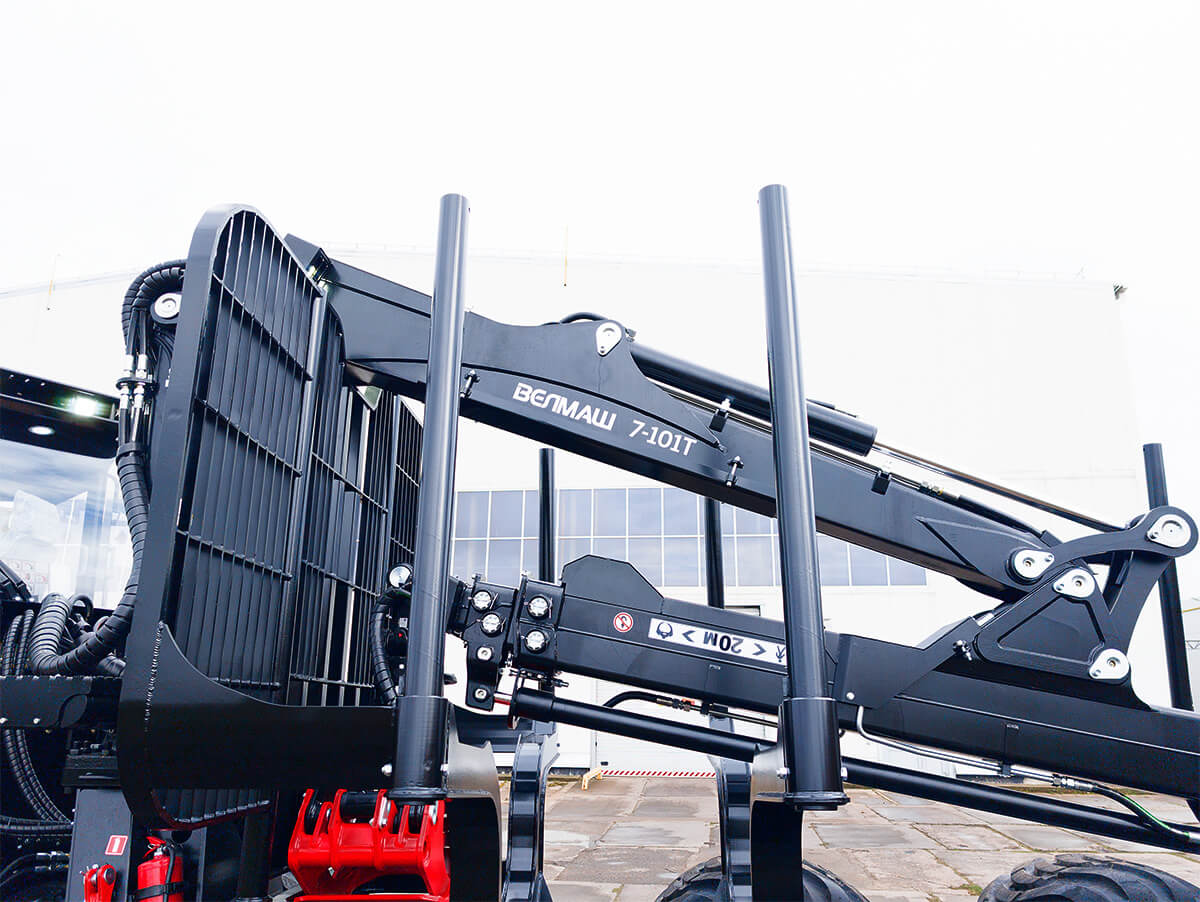

Основное оборудование
- конструкция в соответствии с ТР ТС 010/2011
- защита гидроцилиндра основной стрелы
- защита основной стрелы
- защита РВД на рукояти

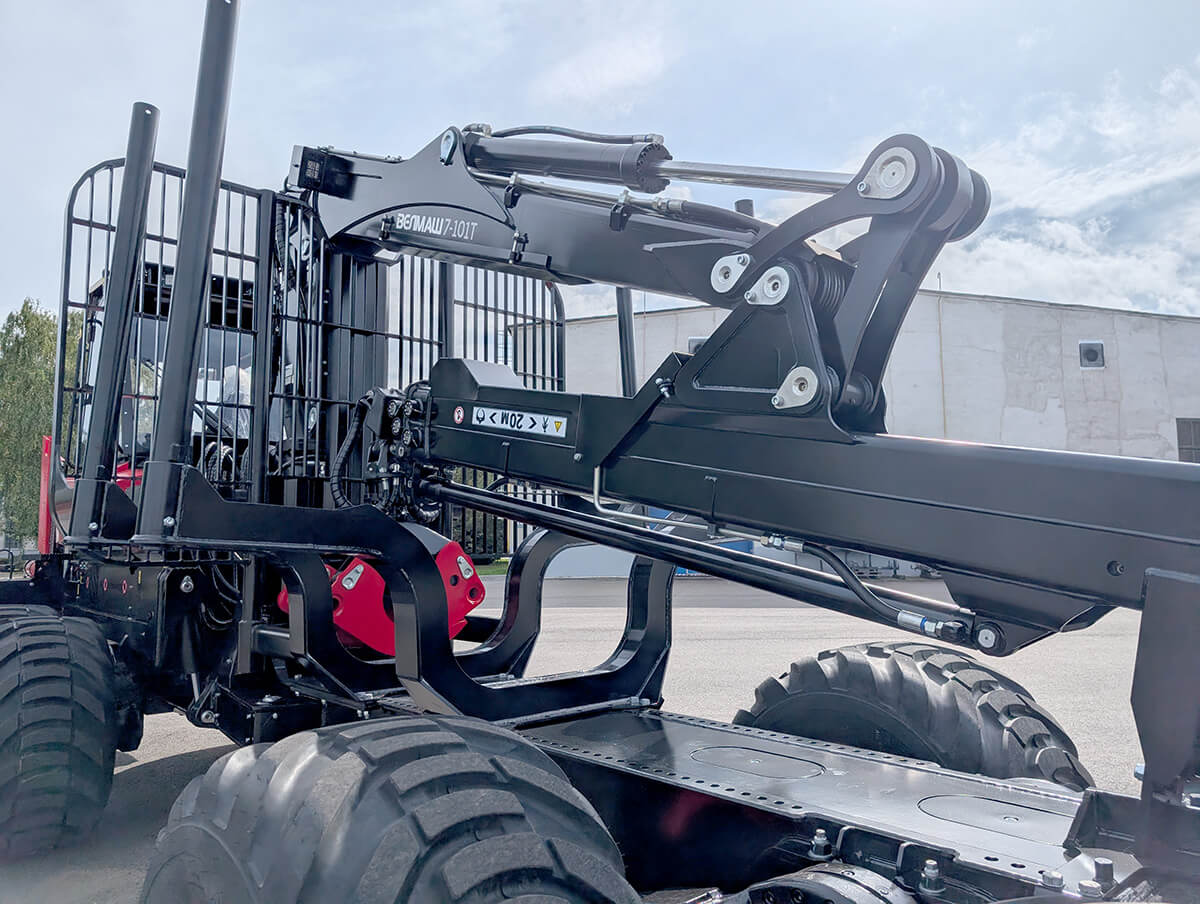

- система рычагов между основной и дополнительной стрелами
- бронзовые втулки во всех сочленениях
- регулируемые подшипники скольжения телескопической стрелы
- РВД внутри телескопической стрелы
Электрооборудование
- 2 светодиодных прожектора на основной стреле
- питание 24В
Гидросистема
- поставляется без гидрораспределителя
Расположение гидравлических присоединений:
- управление стреловым оборудованием - на кронштейне на колонне;
- управление поворотом колонны - на основании манипулятора
Основание
- литой корпус основания
- фланцевое крепление основание к раме форвардера с помощью болтового соединения
- рабочая зона со стороны предохранительного клапана
- двухреечная система поворота колонны с масляной ванной
- подшипник основания колонны и бронзовая втулка
Подвеска
- литая, без демпфирования колебаний
Ротатор
- максимальная статическая осевая нагрузка не менее 100 кН
Грейфер С-26
- двухчелюстной, площадь поперечного сечения при сомкннутых челюстях - 0,26 м2
