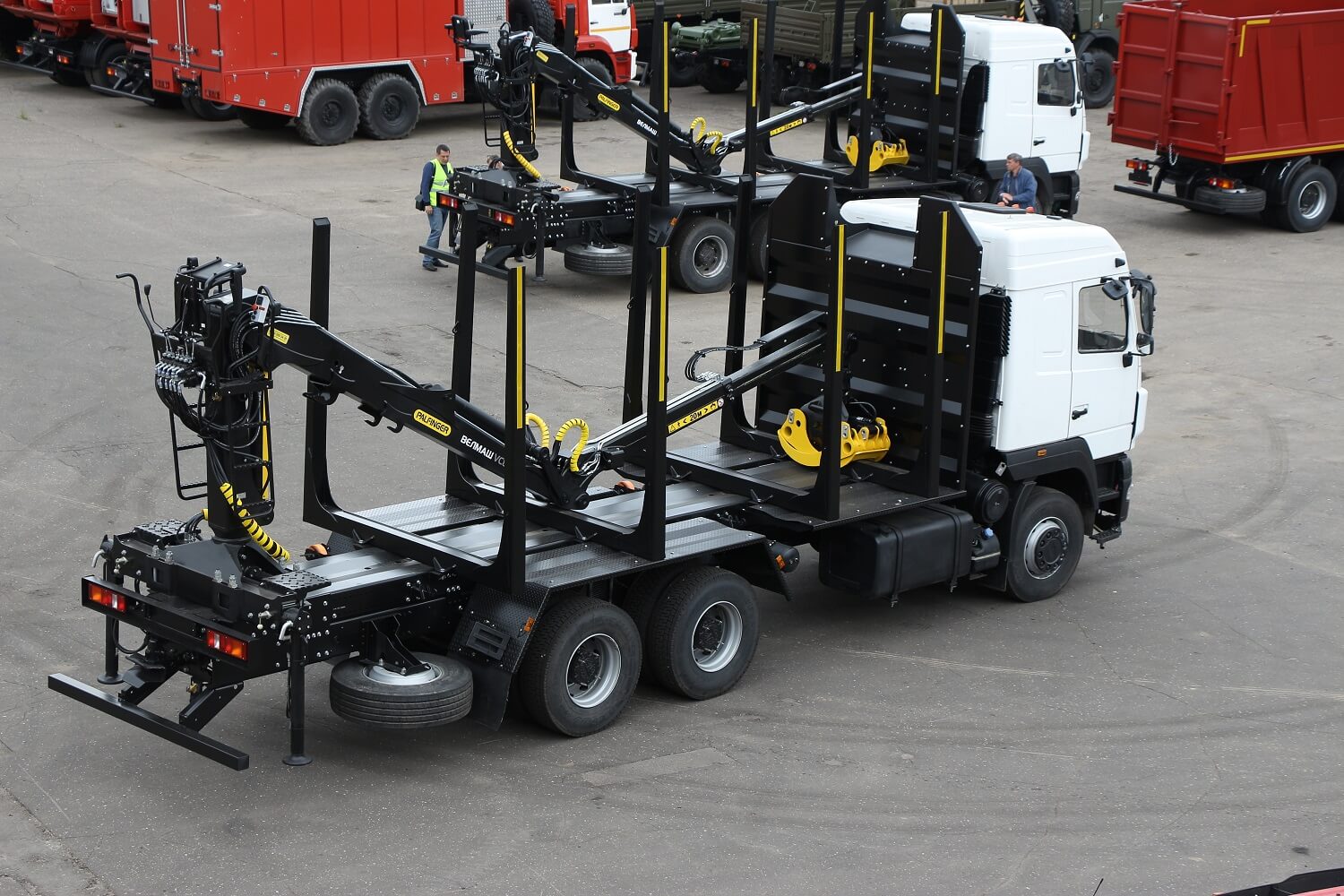

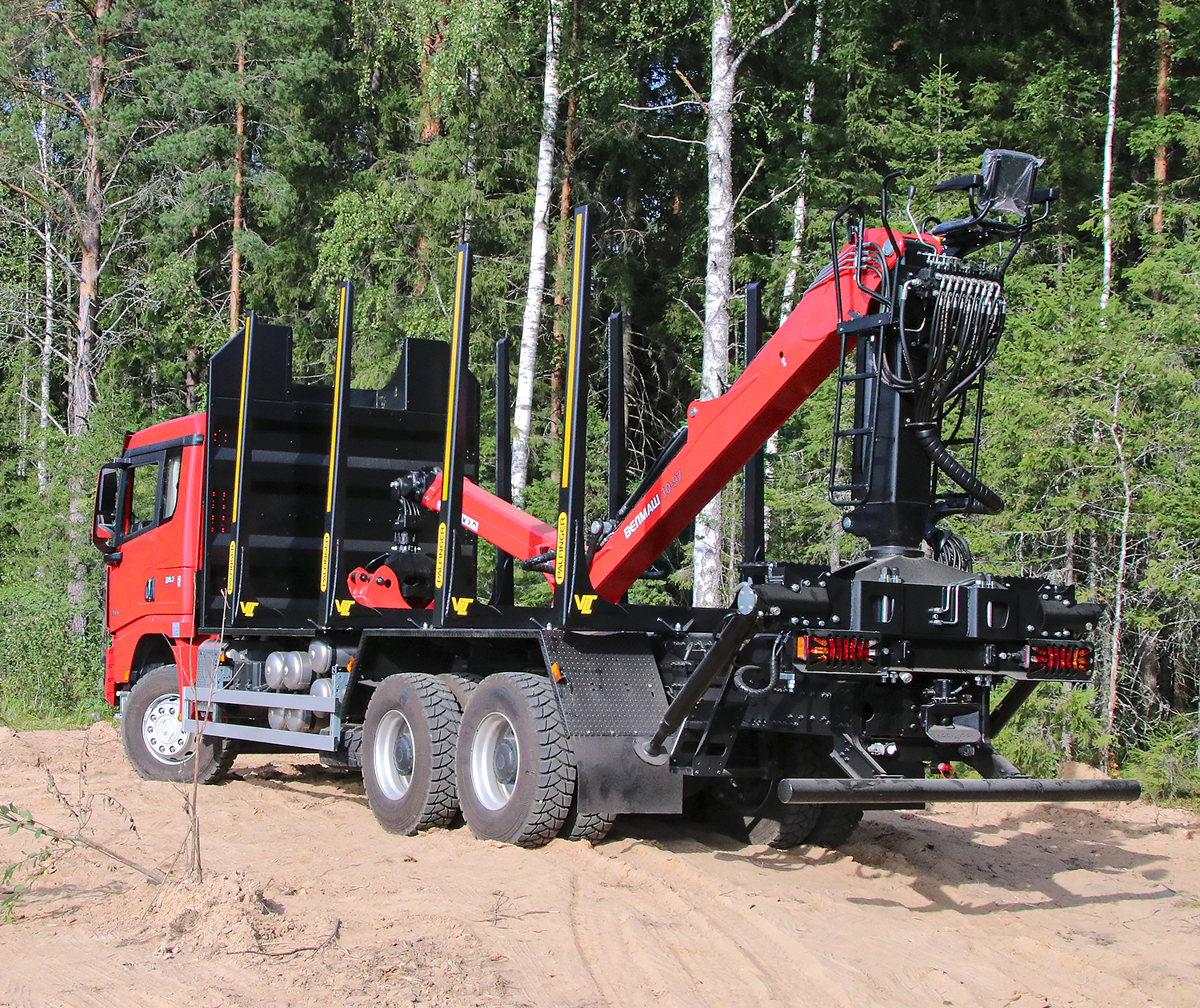

VLT спроектировано и произведено на Великолукском машиностроительном заводе «ВЕЛМАШ-С» в 2017 году и является универсальным модульным решением для большинства моделей шасси отечественного и импортного производства.
VLT содержит минимальное количество сварных элементов и дополнительных частей, что максимально облегчает вес оборудования, повышает прочность и увеличивает массу перевозимого груза.
В основе VLT применяется высокопрочная сталь S500, имеющая сбалансированное соотношение между стоимостью, надежностью и ремонтопригодностью.
| Материал коника | S500 |
| Площадь загрузочного пространства, м2 | 5,2 |
| Объем перевозимого леса, м3 | 32,2 |
| Расчетная нагрузка на коник, кг | 4000 |
| Высота коника от основания, мм | 2300 |
| Количество коников на сортиментовозе | 4 |
| Масса коника, кг | 180 |
Стандартная комплектация
|
Надрамник |

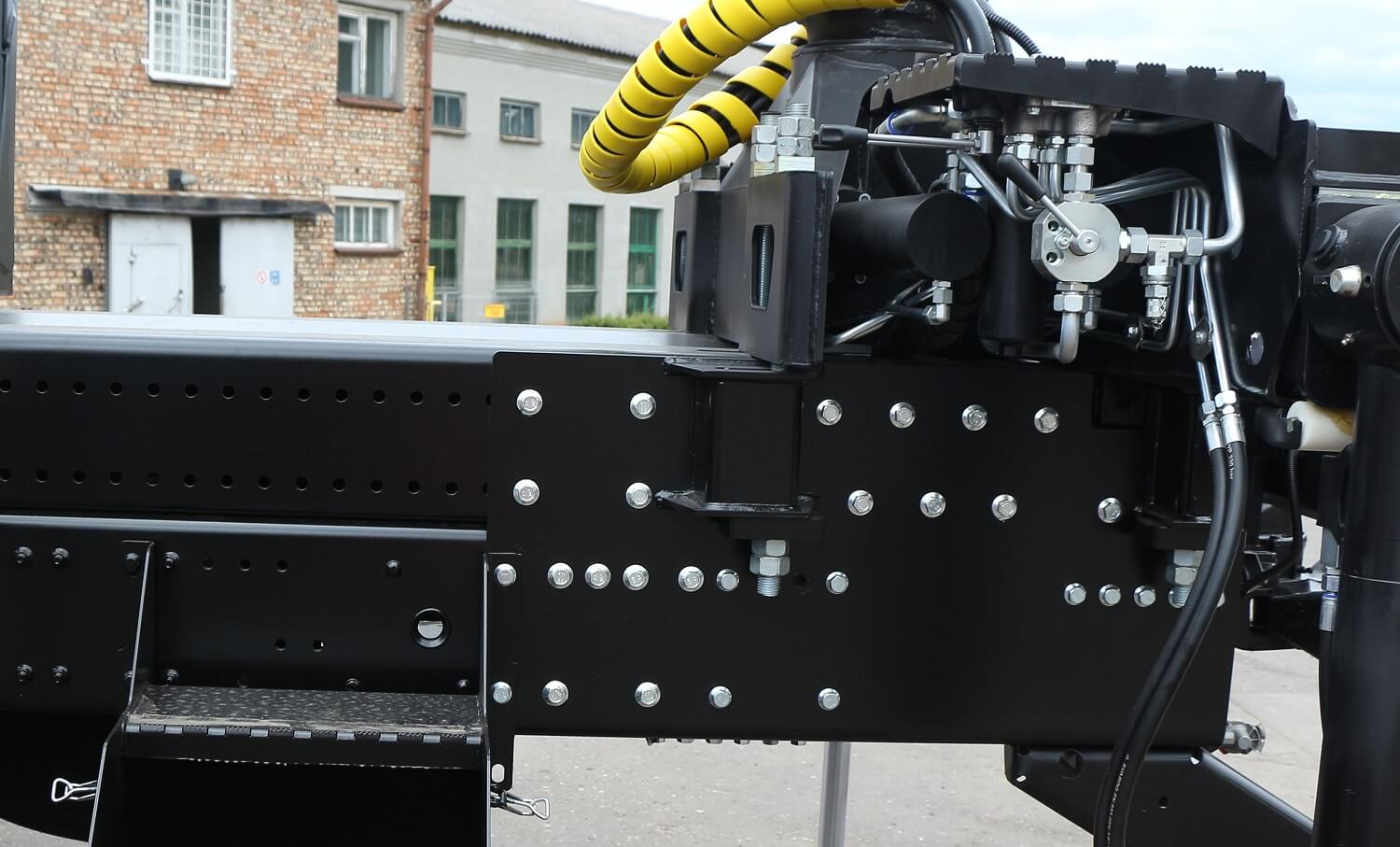

Стальной надрамник из гнутого листового материала (сталь S500) в форме короба с усилителем. Консоль манипулятора интегрирована в конструкцию надрамника. Технологическая перфорация по всей длине надрамника, дающая возможность перестановки базового оборудования и установки дополнительного оборудования. |
|
Фронтальное защитное устройство |

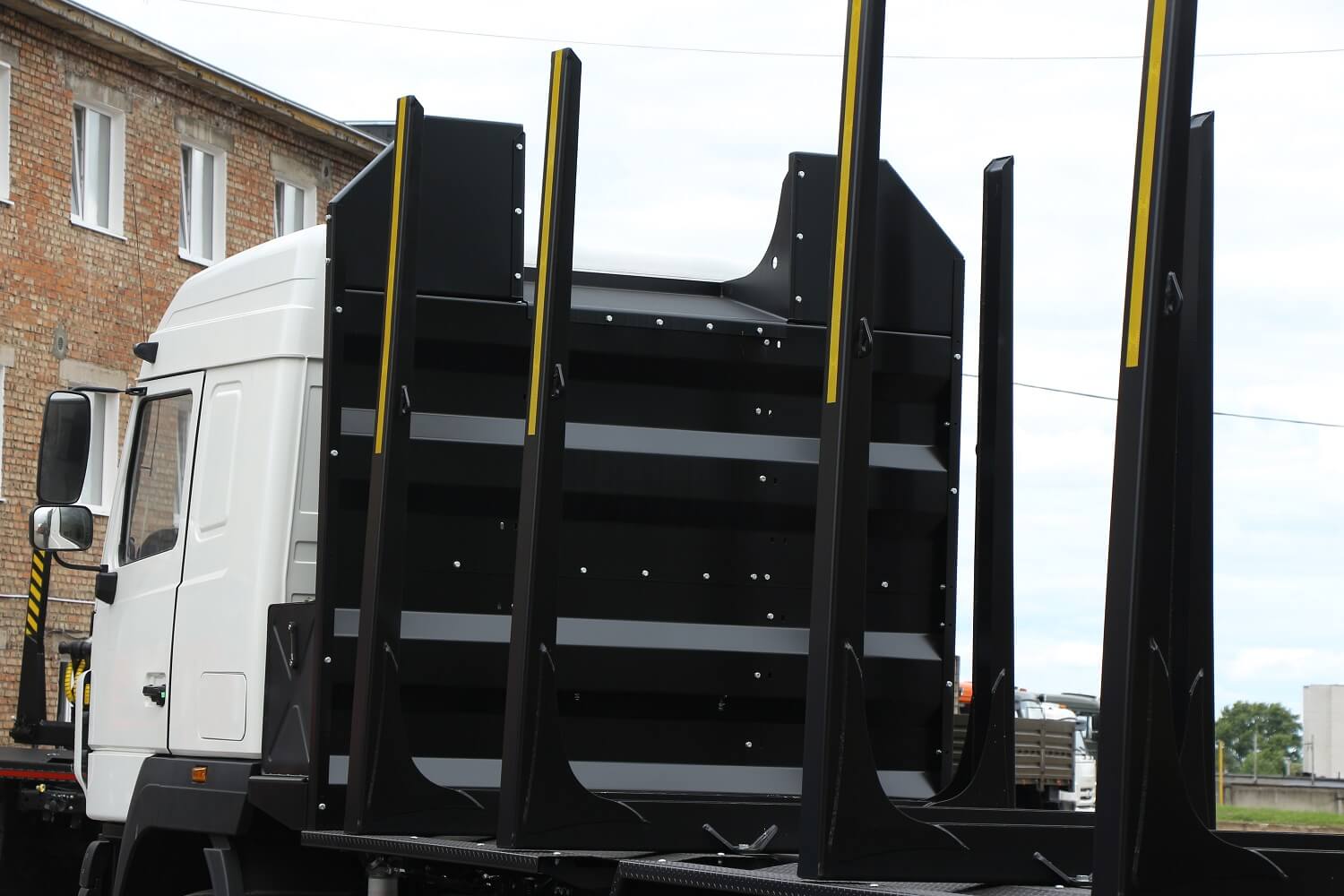

Ограждение для защиты кабины автомобиля от перевозимого груза. Разборный щит со съемными панелями, усиленными путем дополнительной гибки. В верхней части располагается карман под захват манипулятора. На тыльной стороне располагаются кронштейны под шанцевый инструмент. |
|
Комплект коников 4 шт (для версий VLT, VLT-2, VLT-3) 2 шт (для версии VLT-1) |

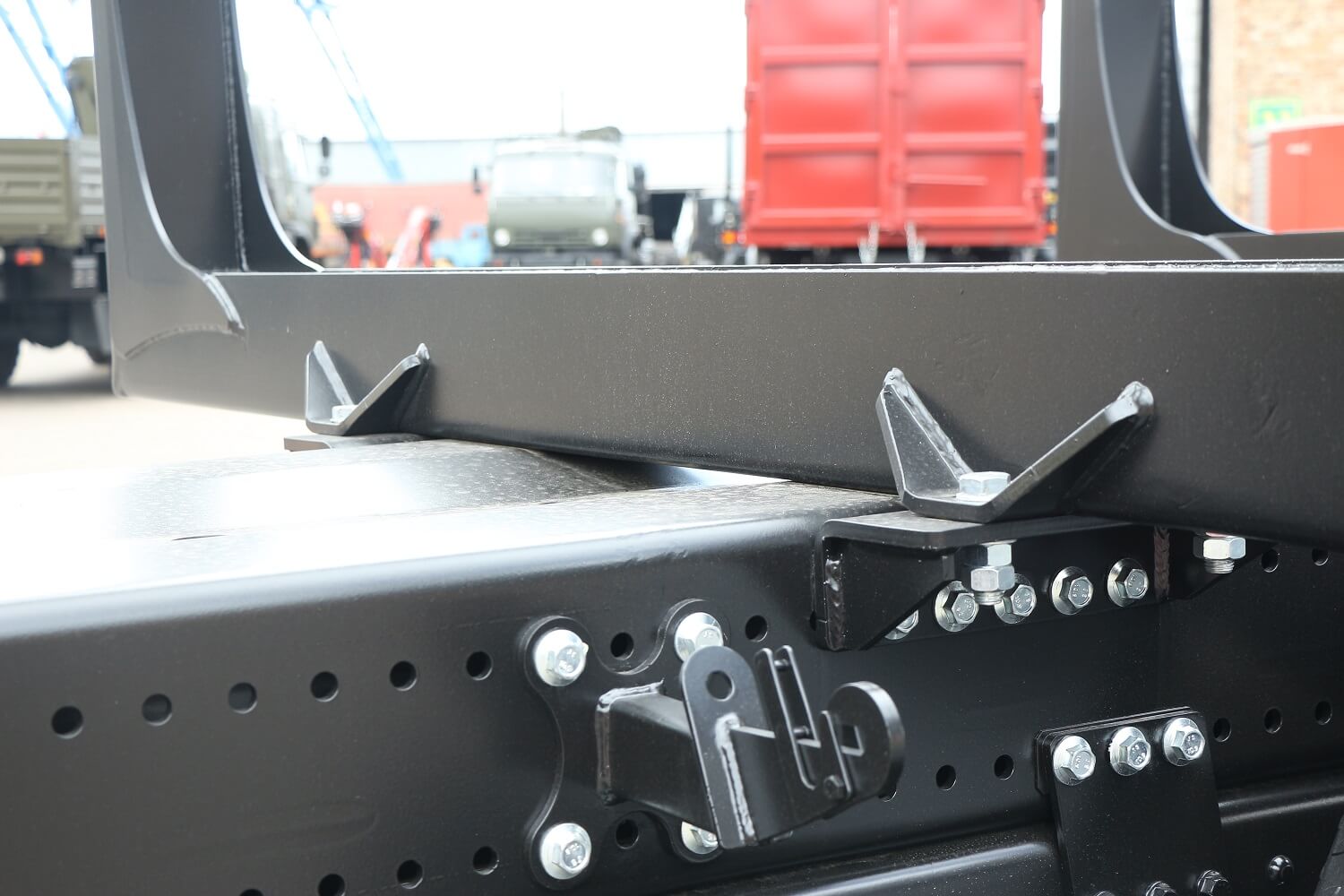

Сварные неразборные коники из стали S500. Стойки коника переменного сечения с заужением в верхней части. Болтовое соединение коников с надрамником с возможностью свободной перестановки по всей длине надрамника. |
|
Комплект оборудования для утяжки груза |
Комплект из двух лебедок с храповым механизмом и текстильными ремнями для утяжки сортиментов в транспортном положении. |
|
Комплект крыльев и панелей настила с кронштейнами |

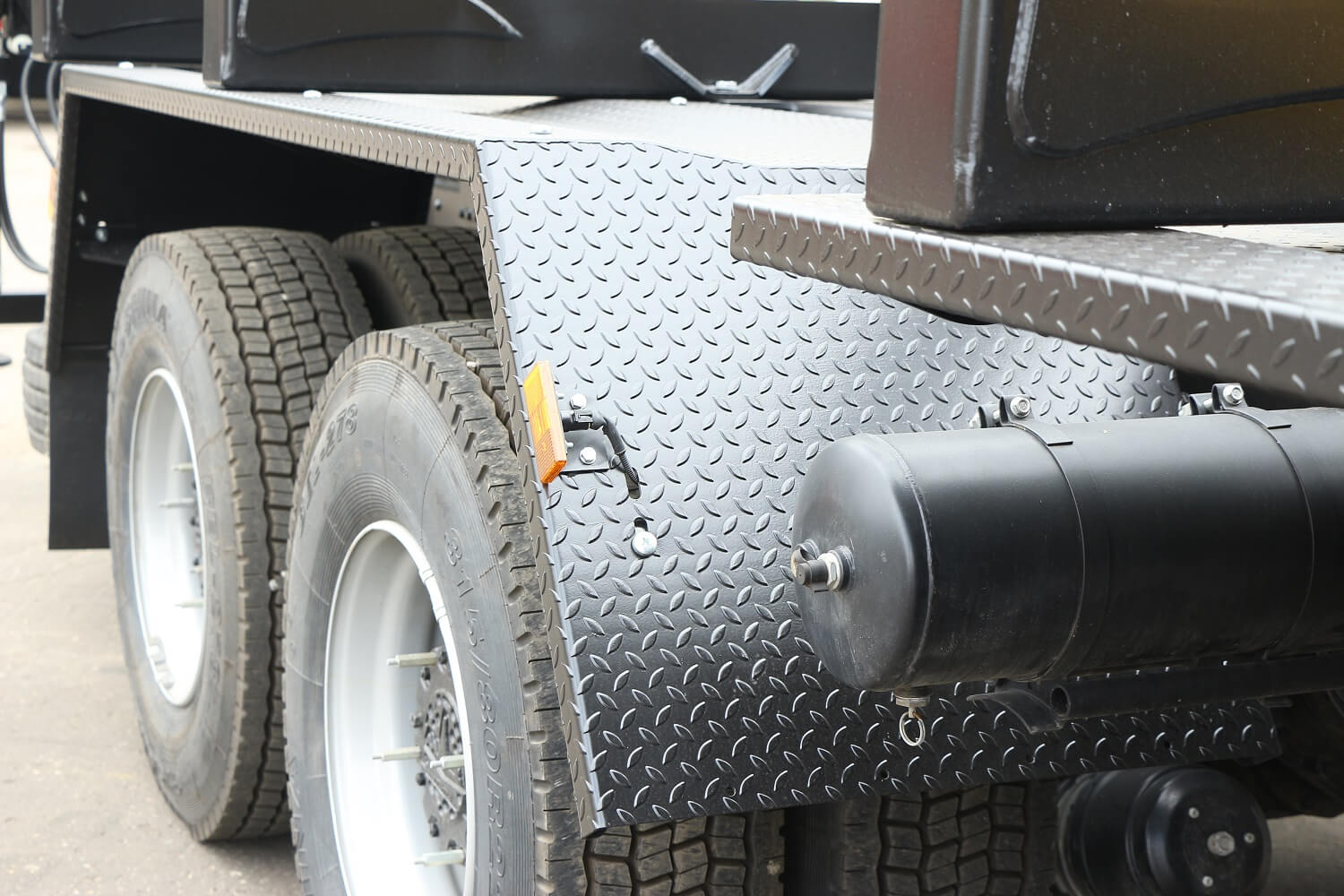

Стальные крылья над колесами 2-й и 3-й осей, защищающие от контакта груза с колесами автомобиля. Стальные панели, располагающиеся в передней части оборудования с левой и правой стороны между фронтальным щитом и крыльями. Защищают топливные баки, ресиверы и прочее навесное оборудование от контакта с грузом. Комплект крыльев и панелей образует боковые секции настила грузовой площадки. Изготавливаются из стали и усиливаются дополнительными ребрами и гибкой. |
|
Задняя балка |
Усиленная стальная балка, распложенная в задней части автомобиля на уровне надрамника. В балку устанавливаются задние фонари автомобиля и регистрационный номер с подсветкой. Задние фонари дополнительно защищаются от ударов стальными пластинами. |
|
Транспортные упоры для манипулятора |
Комплект из упора под захват гидроманипулятора и упора под колено манипулятора. Упоры располагаются на надрамнике и предназначены для фиксации гидроманипулятора в транспортном положении. |
|
Оснащение |
Инструментальный ящик, лестница для подъема на грузовую платформу. |
|
Комплект для монтажа |
Комплект монтажных частей для установки VLT на автомобильное шасси. Комплект подбирается индивидуально для каждой модели автомобильного шасси с учетом особенностей машины исключая дополнительные слесарные работы. |
Опции (приобретается отдельно)
|
Противозахватные балки |
Противозахватные балки для дополнительной защиты надрамника и элементов оборудования от повреждения рабочими органами грузоподъемного оборудования. |
|
Маслоохладитель + защитный короб |
Комплект маслоохладителя гидравлической системы гидроманипулятора. Устанавливается в стальном защитном коробе. |
|
Дополнительный ящик |
В зависимости от компоновки автомобильного шасси возможно рассмотреть установку дополнительного ящика. |
Технические характеристики
В зависимости от базового автомобильного шасси и предпочтений выбирается один из четырех вариантов оборудования.
| Наименование оборудования | VLT | VLT-1 | VLT-2 | VLT-3 |
| Общая базовая комплектация | Технологическое оборудование для транспортировки сортиментов длиной до 6,2 м. Установка ГМ VM/VC и Epsilon. Надрамник короб, коники с утяжкой груза, щит с карманом для захвата манипулятора, упоры под захват и колено, ящик лестница, балка фонарей с защитой остекления. | |||
| Отличия в базовой комплектации | VLT | VLT-1 | VLT-2 | VLT-3 |
| Ширина надрамника | 880 мм | 880 мм | 775 мм | 775 мм |
| Количество коников и тип | 4 (стандарт) | 2 (усиленные) | 4 (стандарт) | 4 (удлиненные) |
| Высота коника | 2 500 мм | 2 500 мм | 2 500 мм | 2 615 мм |
| Высота оборудования | 2 750 мм | 2 750 мм | 2 750 мм | 2 865 мм |
| Масса одного коника | 175 кг | 240 кг | 175 кг | 180 кг |
| *Объем загрузочного пространства, не более м3 | 32,2 | 30,4 | 32,2 | 33,5 |
* Внутренний объем кузова, исходя из длины сортимента 6200 мм. Объем перевозимого сортимента зависит от характеристик выбранного шасси.
